一、用途
    本产品主要用于对现场35kV及以下电压等级的大用户和专用变、用作关口电能计量以及电网电压监测的三相电压互感器（以下简称TV）误差测定。以上用途的TV，包括了三相组合互感器（高压计量箱、柜）内的两台或三台单相TV组合，及单台三相五柱、三相三柱、带消谐线圈的三相三柱等类型的三相TV，同时也包括了以上类型具有两个测量级二次绕组（带保护绕组，不包括剩余绕组）的TV。当然，本装置也可用来作单相TV的误差测定，或当作一台普通的TV校验仪使用。另外，本装置还可用来测定TV二次回路压降、二次实际负荷。


二、主要特点
• 集TV误差校验仪、三相负荷箱、三相调压源等多种设备于一体，现场使用只需外接升压器、标准TV（单相或三相）。
• 接线简洁，检定过程自动化，并具有自动检查相序、相别、极性等功能，能确保电源电压的相序和被试TV标明的相序一致。
• 内置了高效程控三相调压源，采用了符合检定规程的三相同时施加高压的“三相测试法”。能将单相交流电压转换为三相工频输出，并具有充裕的容量和调节细度，解决了现场三相动力电源难找的问题，并能满足加于被试TV一次绕组电压平衡对称的要求。该三 相调压源还能通过面板上旋钮人工调节和控制。
• 内置校验仪的所有输入回路之间以及它们与机壳之间，均呈高阻抗态。差压回路能耐受500V的交流共模电压，因而能采用高电位法测差，并能有效阻止高压泄漏电流经过差压回路。可通过面板上相关的输入端将其当作一台普通的TV误差校验仪使用。
• 被试TV的负荷可选择外接和内置。内置负荷是将装置内部的三相平衡电阻性负荷，分别施加于被试TV的计量绕组和保护绕组，再推算出任意负荷下的误差。这是一种近十年来大多数工业国家普遍认可的成熟方法，也是我国现行计量法规JJG1021－2007《电力互感器》所允许使用的方法。内置的电阻性负荷箱可单独受检或使用。
• 内置了TV二次回路压降及二次实际负荷的测试部件。配合装置上的三相调压源，可在停电的情况下对二次回路人工施加三相电压，从而测定二次回路压降及二次实际负荷。
• 为确保现场测试工作的人员及设备安全，本装置设有多重自动保护功能，还设有手动安全应急处理设施。
• 本装置结构紧凑、体积小巧，重量仅相当于它所替代设备总和的十分之一，携带十分方便。

三、技术性能
• 校验仪准确度：2%
• 测负荷误差：≤2%
• 测压降误差：≤0.001%
• 程控三相调压器：3×300 VA，线电压：0～200V
• 负载箱：≤0.5%，三相纯阻
• 体积：长×宽×高 ≈ 52cm×43cm×20cm
• 净重：≈15.5 Kg

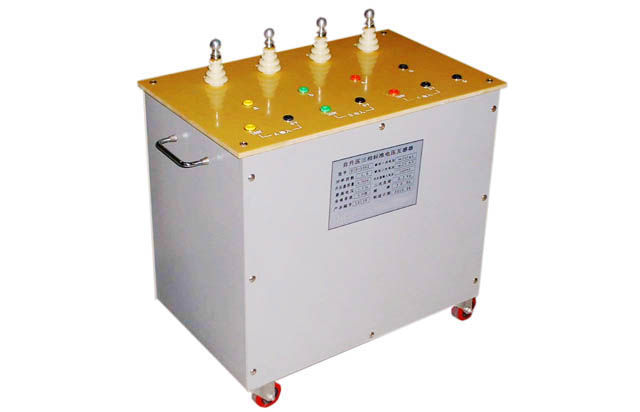

四、10kV自升压三相电压标准互感器(外附)

自升压三相标准电压互感器：  0.02级 三相升压器对称度优于0.05%

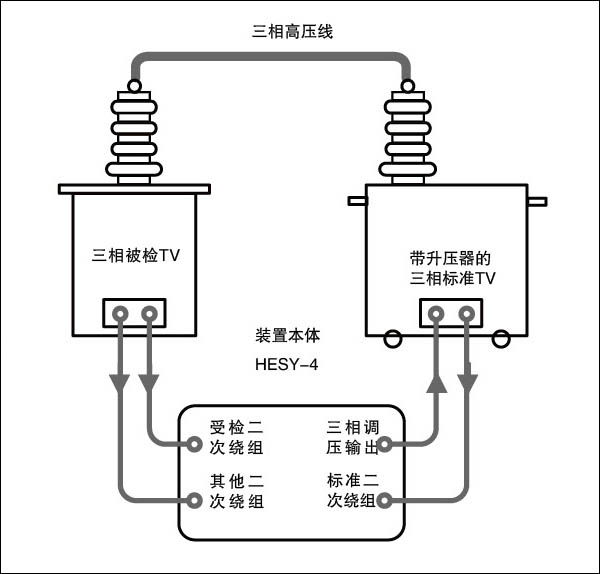

五、使用接线示意图
