产品详情

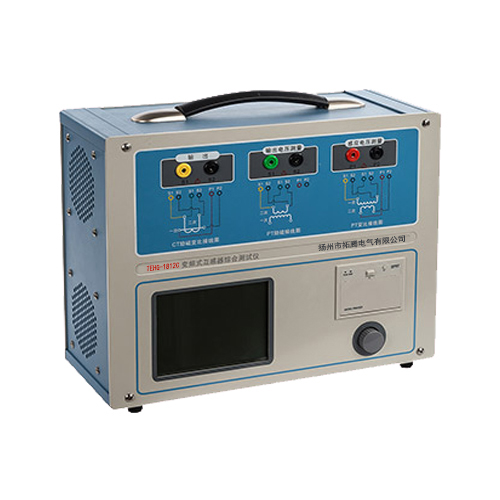

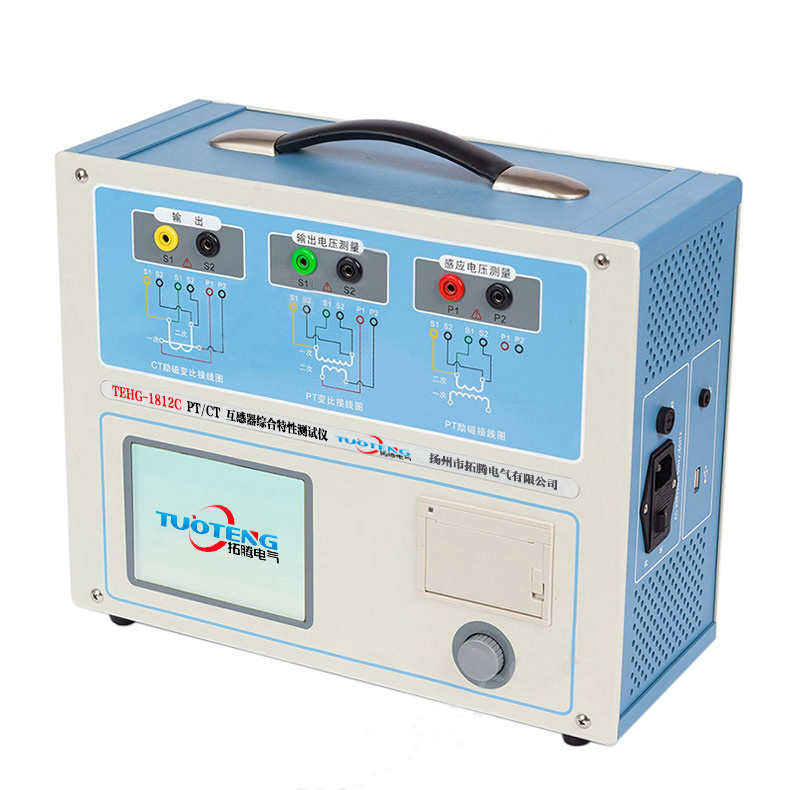

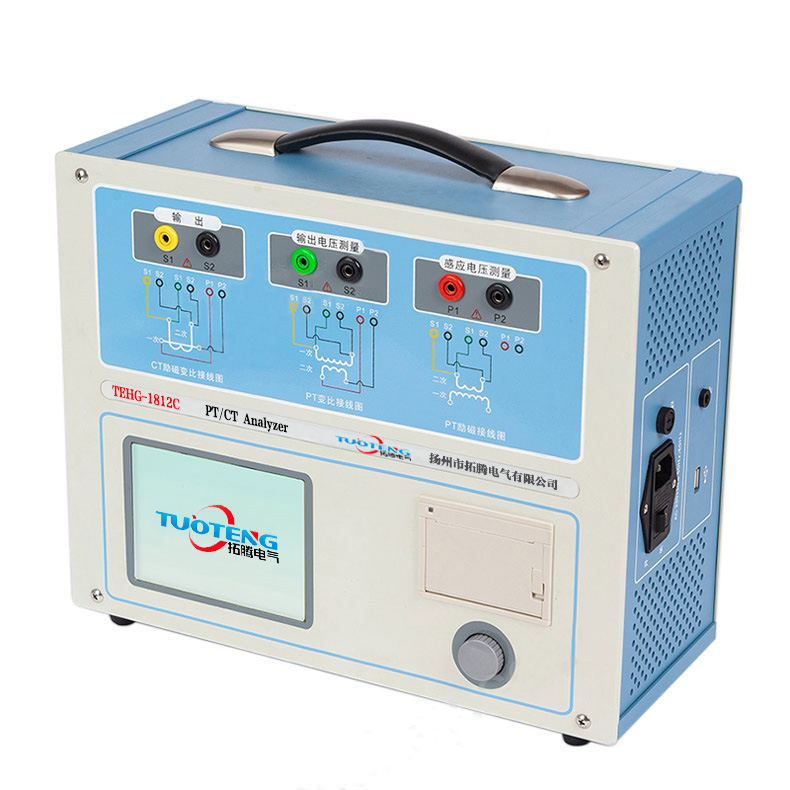

TEHG-1812C变频式互感器现场校验仪是扬州市拓腾电气在传统基于调压器、升压器、升流器的互感器伏安特性变比极性综合测试仪基础上，广泛听取用户意见、经过大量的市场调研、深入进行理论研究之后研发的新一代革新型CT、PT测试仪器。

TEHG-1812C满足以下场合：

1、适合电力科研院所进行互感器校验；

2、适合互感器制造厂家进行出厂校验；

3、满足电力部门预防性试验；

4、满足工程单位、盘柜企业交接试验。

1、功能全，既满足各类CT（如：保护类、计量类、TP类）的励磁特性（即伏安特性）、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求，又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、比差等测试。

2、现场检定电流互感器无需标准电流互感器、升流器、负载箱、调压控制箱以及大电流导线，使用极为简单的测试接线和操作实现电流互感器的检定，极大的降低了工作强度和提高了工作效率，方便现场开展互感器现场检定工作。

3、可精确测量变比差与角差，比差允许误差±0.05%，角差允许误差±2min，能够进行0.2S级电流互感器的测量，变比测量范围为1～40000。

4、变频法测试CT/PT伏安特性曲线和10%误差曲线输出仅180V的交流电压和12Arms(36A峰值)的交流电流，却能应对拐点高达60KV的CT测试。

5、自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数（ALF）、仪表保安系数（FS）、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等CT、PT参数。

6、测试满足GB1208（IEC60044-1）、GB16847(IEC60044-6) 、GB1207等各类互感器标准，并依照互感器类型和级别自动选择何种标准进行测试。

7、测试简单方便，一键完成CT直阻、励磁、变比和极性测试，而且除了负荷测试外，CT其他各项测试都是采用同一种接线方式。

8、全中文动态图形界面，无需参考说明书即可完成接线、设置参数：动态显示参数设置，根据当前所选的试验项目自动显示其相关参数；动态显示帮助接线图，根据当前所选试验项目，显示对应的接线图。

9、5.7寸图形透反式LCD，阳光下清晰可视。

10、采用旋转光电鼠标操作，操作简单，快捷方便，极易掌握。

11、面板自带打印机，可自动打印生成的试验报告。

12、测试结果可用U盘导出，程序可用U盘升级，方便快捷。

13、装置可存储1000组测试数据，掉电不丢失。

14、配有后台分析软件，方便测试报告的保存、转换、分析，可以用于试验数据的对比、判断与评估。

15、易于携带，装置重量＜9Kg。

规格型号		TEHG-1812C 0.05级
测试用途		CT：励磁特性、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求； PT：励磁特性、变比、极性、二次绕组电阻等测试要求。
工作电源	输入电压	185Vac～250Vac
	允许输入电压	85Vac～264Vac
	频率	50/60Hz
	允许频率	45Hz～65Hz
	输入功率	800VA
	接头	标准交流插口60320
CT变比准确度	变比1～2000	0.02%(典型值)/0.05%(保证值)
	变比2000～5000	0.03%(典型值)/0.1%(保证值)
	变比5000～40000	0.05%(典型值)/0.2%(保证值)
PT变比准确度	变比1～2000	0.02%(典型值)/0.05%(保证值)
	变比2000～5000	0.03%(典型值)/0.1%(保证值)
	变比5000～40000	0.05%(典型值)/0.2%(保证值)
相位测量	分辨率	0.01min
相位测量	准确度	1min(典型值)/3min(保证值)
二次绕组电阻测量	范围	0Ω～300Ω
	分辨率	1mΩ
	准确度	0.05%(典型值)/0.1%+1mΩ(保证值)
交流负载测量	范围	0VA～1000VA
	分辨率	0.01VA
	准确度	0.05%(典型值)/0.1%±0.01VA(保证值)
输出	输出电压	0Vac～180Vac
	输出电流	0A^eff～12A^eff(36A^peak)
	输出功率	0VA^eff～800VA^eff(1800VA^peak)
环境条件	运行温度	-10℃～+50℃
	存储温度	-25℃～+70℃
	相对湿度	5%～95%，不结露
物理特性	尺寸	360×285×145mm³
物理特性	重量	≈8kg(不包括附件)
