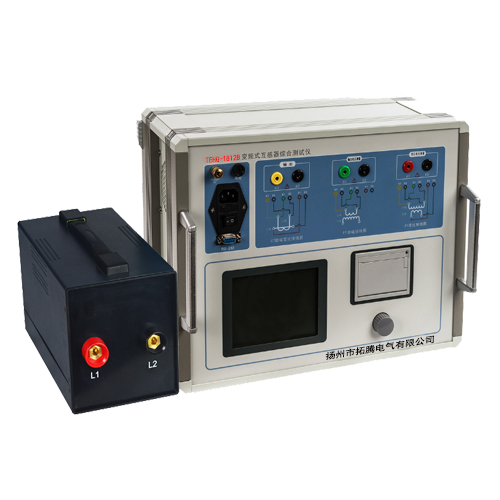

TEHG-1812B变频式互感器综合特性测试仪是扬州市拓腾电气在传统基于调压器、升压器、升流器的互感器伏安特 性变比极性综合测试仪基础上，广泛听取用户意见、经过大量的市场调研、深入进行理论研究之后研发的新型CT、PT测试仪器。
1、功能全，既满足各类CT如：保护类、计量类、PT类的励磁特性即伏安特性、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求，又可用于各类pt电磁单元的励磁特性、变比、极性、二次绕组电阻、比差等测试。
2、现场检定电流互感器无需标准电流互感器、升流器、负载箱、调压控制箱以及大电流导线，使用---简单的测试接线和操作实现电流互感器的检定，---的降低了工作强度和提高了工作效率，方便现场开展互感器现场检定工作。
3、可准确测量变比差与角差，比差允许误差±0.1%，角差允许误差±5min，能够进行0.2s级电流互感器的现场测试，变比测量范围为1～35000。
4、选配我司的升流器后，可输出180a的电流，方便现场通流测试。
5、变频法测试CT/PT伏安特性曲线和10%误差曲线输出仅180v的交流电压和12arms(36a峰值)的交流电流，却能应对拐点---60kv的CT测试。
6、自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数alf、仪表保安系数fs、二次时间常数(ts)、剩磁系数(kr)、饱和及不饱和电感等CT、PT参数。
7、测试满足GB1208IEC60044-1、GB16847(IEC60044-6) 、GB1207等各类互感器标准，并依照互感器类型和级别自动选择何种标准进行测试。
8、测试简单方便，一键完成ct直阻、励磁、变比和极性测试，而且除了负荷测试外，ct其他各项测试都是采用同一种接线方式。
9、全中文动态图形界面，无需参考说明书即可完成接线、设置参数：动态显示参数设置，根据当前所选的试验项目自动显示其相关参数；动态显示帮助接线图，根据当前所选试验项目，显示对应的接线图。
10、5.7寸图形透反式LCD，阳光下清晰可视。
11、采用旋转光电鼠标操作，操作简单，快捷方便，极易掌握。
12、面板自带打印机，可自动打印生成的试验报告。
13、装置可存储1000组测试数据，掉电不丢失。
14、易于携带，装置重量＜9kg。
|
规格型号 |
TEHG-1812B-0.1级 |
|
|
测试用途 |
CT:励磁特性、变比、极性、二次绕组电阻、二次负荷、通流、比差以及角差等测试要求; |
|
|
工作电源 |
输入电压 |
185Vac~250Vac |
|
允许输入电压 |
85Vac~264Vac |
|
|
频 率 |
50/60Hz |
|
|
允许频率 |
45Hz~65Hz |
|
|
输入功率 |
800VA |
|
|
接 头 |
标准交流插口60320 |
|
|
CT变比 |
变比1~2000 |
0.05%(典型值)/0.1%(保证值) |
|
变比2000~5000 |
0.07%(典型值)/0.2%(保证值) |
|
|
变比5000~35000 |
0.1%(典型值)/0.5%(保证值) |
|
|
PT变比 |
变比1~2000 |
0.05%(典型值)/0.1%(保证值) |
|
变比2000~5000 |
0.07%(典型值)/0.2%(保证值) |
|
|
变比5000~35000 |
0.1%(典型值)/0.5%(保证值) |
|
|
相位测量 |
分 辨 率 |
0.01min |
|
准 确 度 |
2min(典型值)/5min(保证值) |
|
|
二次绕组 |
范 围 |
0~300Ω |
|
分 辨 率 |
1mΩ |
|
|
准 确 度 |
0.1%(典型值)/0.2%±2mΩ(保证值) |
|
|
交流负载 |
范 围 |
0VA~1000VA |
|
分 辨 率 |
0.01VA |
|
|
准 确 度 |
0.1%(典型值)/0.2%±0.02VA(保证值) |
|
|
输 出 |
输出电压 |
0Vac~180Vac |
|
输出电流 |
0Aeff~12Aeff(36Apeak) |
|
|
输出功率 |
0VAeff~800VAeff(1800VApeak) |
|
|
环境条件 |
运行温度 |
-10℃~+50℃ |
|
存储温度 |
-25℃~+70℃ |
|
|
相对湿度 |
5%~95%，不结露 |
|
|
物理特性 |
尺 寸 |
360×285×145mm3 |
|
重 量 |
≈8kg(不包括附件) |
|
|
升 流 器 |
测试用途 |
通流测试 |
|
输 入 |
0~120Vac |
|
|
电流输出 |
0~180A;精度:＜0.2% |
|
|
工作环境 |
温度:-10℃~50℃;湿度:≤90% |
|
|
尺 寸 |
200×150×170mm3 |
|
|
重 量 |
≈5kg |
|
