传统互感器极性测试方法使用干电池的正，负极分别接在电流互感器的一次侧的极性端和非极性端并做搭、拉试验，同时在电流互感器的二次侧接电流表或者万用表的mA档观察指针的偏转方向。现场需要一个人观察指针偏转，一个人搭拉试验，一组CT三相均有保护、计量、测量三组线圈， 试验人员需要多次搭拉试验，相当繁琐，并且当电流互感器变比较大时，二次感应电流很小，几乎无法使指针偏转。

本产品适应于互感器的极性，组别测试。测试简单，结果稳定可靠。

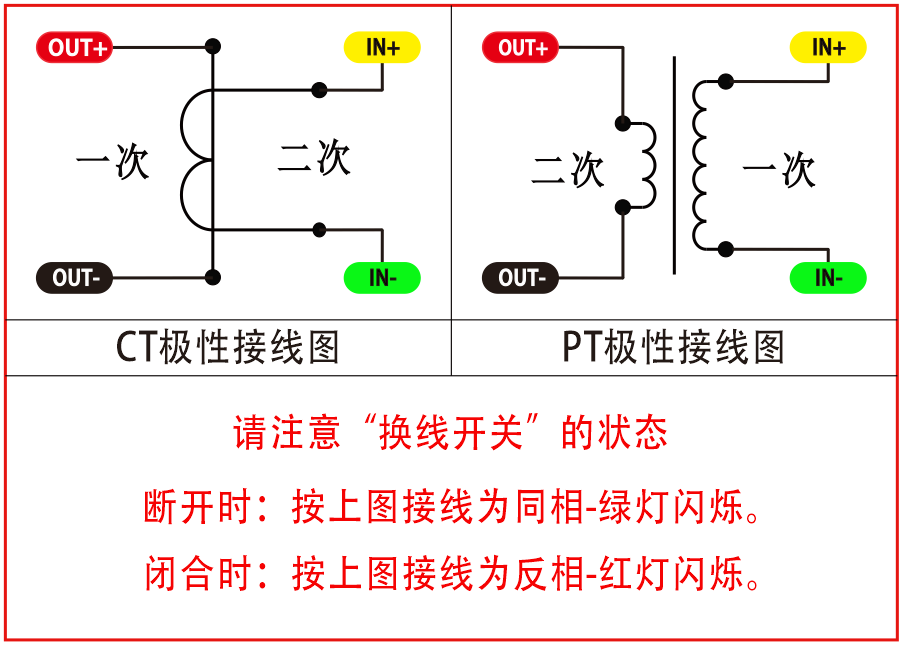

测试CT极性时：

红、黑线接CT一次侧；

黄、绿线接CT二次侧；

测试PT极性时：

红、黑线接CT二次侧；

黄、绿线接CT一次侧；

操作说明

按上图接好测试线后，打开电源开关，同相LED（绿）灯闪烁。

按下换线开关后，反相LED（红）灯闪烁。

功能说明

1. 电源开关

说明：极性测试仪的总开关，按下后开关上方的LED灯亮，指示电源以接通。

注意：如果按下后没指示灯没有亮，请检查电池是否有电。如果上次未关机，确定是进入了睡眠状态，请关机15秒再开机即可。

2. 换线开关

说明：一般测试出一种极性状态后都会手动换线测试另外的状态是否正常；换线开关的作用就是省去了手动换线的麻烦操作，按下开关后仪器内部自动改变了黄绿测试线的顺序。

注意：确定极性状态时请注意换线开关是否打开。

3. 电量指示

说明：电量指示是用来确定电池电量的，当小于50%时请及时充电，当关闭电源开关后，电量指示灯会延时10秒钟熄灭。

注意：充电请用DC5V的充电器。锂电池为可更换设计，如感觉损坏可自行更换18650电芯。

4. 仪器的待机（睡眠）状态

说明：仪器设计有电池保护功能，当长时间不用时，仪器会自动关机，进入睡眠状态，如想再次开机需要先关机，等待15秒钟后即可开机。

5. 电池的充电

如果看到电池指示灯电量低时，请插上外接电源进行充电。

充电指示灯：

充电时：对应百分比的指示灯闪烁。充满电后所有的灯常亮。

工作时：1个灯亮时表示剩余电显不超过25%。

2个灯亮时表示剩余电显不超过50%。

3个灯亮时表示剩余电显不超过75%。

4个灯亮时表示满电量。

注意：充电过程中可以进行试验，但供电电流要大于1A。

充电电源：DC5V/2A  工作温度：-10℃-55℃ 仪器体积：200×100×35 仪器重量：＜2KG
