产品详情

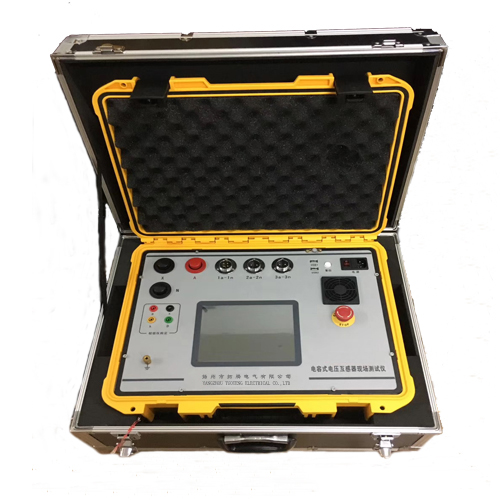

电容式电压互感器现场校验仪|电容式电磁式电压互感器误差测试仪

产品功能

● 无需升压源、标准互感器、负荷箱,即可实现现场测试电容式电压互感器、电磁式电压互感器的比差、角差

● 一次接线完成全部测试,提高工作效率,避免操作失误对人身及仪器的损伤,确保安全

● 具有极性、变比、接线检查功能

● 单台测试仪即可完成测量电容式、电磁式电压互感器误差的测量

● 测试仪采用了变频技术、数字化处理,现场抗干扰能力强

● 测试过程最大电压不超过4KV,并采取各种安全保护措施

● 采用WINCE系统,人性化彩色触摸屏操作,人机界面直观、方便

● 具备双USB通讯口,可将仪器内部数据导入U盘极大的方便现场数据管理。同时也可使用鼠标操作仪器,操作更简便;

● 内附接线图,简单、直观。现场使用对照接线即可保证一次性正确完成测试接线,减少准备工作时间

产品参数

HGQC-TE型电容式电压互感器现场测试仪

被测互感器类型

电磁式、电容式电压互感器

误差测量准确度

0.05%

分压比测量准确度

   0.5%

分压电容测量准确度

  2%

直流电阻测量准确度

  0-0.1Ω  3%       0.1-50   1%

内部标准电压互感器部分

 a、变比范围:6KV/100V6KV/√3/100V/√3

              10KV/100V10KV/√3/100V/√3

              35KV/100V35KV/√3/100V/√3

              110KV/100V110KV/√3/100V/√3

              220KV/100V220KV/√3/100V/√3

  b、准确度等级:0.02%

检定部分

 电压范围:0-100V(百分表误差0.5%

 比差:0.001%-3%  100V

 角差:0.00-50 100V

 误差:△X=2%×X+2%×Y2个字)

              Y=2%×X+2%×Y2个字)

 导纳:0.1mS-99.9mS

 误差:△X=2%×X+2%×Y2个字)

 △Y=2%×X+2%×Y2个字)

环境条件

 温度:540   相对湿度:<80%25℃)

海拔高度:<4500m  电源频率:50±0.5Hz

尺寸及重量

496mm×394mm×185mm         14Kg
