一、用途

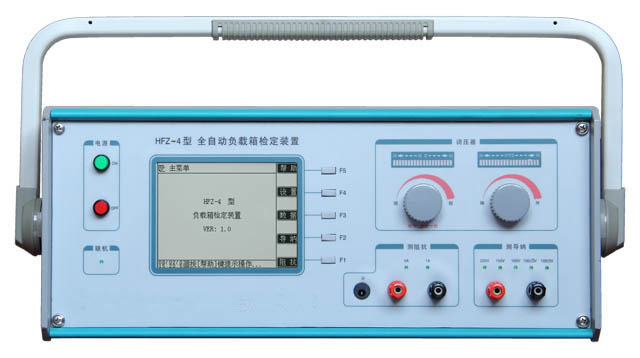

    本装置主要用于检定准确度等级低于或等于3%的电流负载箱和电压负载箱，还可用来测量一般的电阻、电抗、电导、电纳。本装置具有全自动工作方式，能大幅度减轻检定人员的工作量，提高工作效率。

二、特点
• 可与上位机（PC）连接，由上位机控制能实现全自动测量、记录、打印报告。也可脱离上位机单独工作。
• 测量精度达到0.5%
• 测量范围大。通过后面板上的扩展（AUX）接线端子的使用，配合外接电流互感器或电压互感器，还能将测量范围任意扩大。
• 装置内自带一个可程控的电子升流升压器，既可程控工作亦可手动操作。
• 程控电子升流升压器具有8级细度调节和256级调节度调节，可以精确定位1%点的电流。
• 320*240大屏幕中文液晶显示。

• 操作使用简便快捷。

主要技术指标：

测量单元：

准确度等级：0.5级

同相、正交分量的基本误差：

同相、正交的允许误差值：ΔX、ΔY

  电流(电压)≥5%额定值:

    ΔX =±(0.5%X+0.5%Y+0.1%Fsx)Ω

    ΔY =±(0.5%Y+0.5%X+0.1%Fsy)Ω

  电流(电压)≥1%额定值且＜5%额定值

    ΔX =±(1%X+1%Y+0.2%Fsx)Ω

    ΔY =±(1%Y+1%X+0.2%Fsy)Ω

注：文中的Fsx,、Fsy分别是同相（实部）和正交（虚部）的满度显示值。该值乘上前面的系数就是允许的零位量化误差。

测量范围及分辨率：

  测导纳(电压负载箱)

  额定电压(电流)：220V、150V、100V、100/√3V、100/3V

  测量范围：300VA～4.4VA、300VA～3VA、300VA～2VA、

              250VA～1VA、150VA～0.6VA

测阻抗(电流负载箱)

  额定电压(电流)：5A、1A

  测量范围：±(0.0000～20.00)Ω、±(0.000～100.0)Ω

程控电流电压源：

工作方式：程控或手动

输出功率：400VA

输出频率：50Hz同步正弦波（与电网同步）

输出波形失真：≤5%

调节细度：分0~7级，每级下有1/256的调节细度

体积：47cm×39cm×20cm；重量≈15 Kg

工作条件：电源电压:AC  220V±10％
