产品详情

伏安特性、变比、极性综合测试仪是专门为继电器保护专业试验电流互感器伏安特性、变比测试及极性判别而设计，还可作变压器极性判别测试，是一台性价比高的多功能试验仪器。

本仪器采用基于SOPC技术的高性能CPU作为核心处理单元，数据采集采用高精度16位A/D转换器，内置微型打印机可打印测试数据和曲线，测试数据还可以通过USB或串口输出，一人操作即可完成全部测试工作，操作简便。机箱采用计算机辅助设计，箱体钢制喷塑处理，抗电磁干扰能力强，坚固耐用，外观新颖。整机重量轻，便于移动，还注重了产品的人性化设计，是精心设计的测试仪器。

本款伏安特性变比极性测试仪具有以下技术特点：

1．自动测试

仅需设定zui高测试电压、zui大电流和步长，装置将自动从零逐渐升压。自动地将伏安特性曲线测试描绘显示，无需人工手动调压、记录、整理、描曲线等。快捷、简单、方便，无需专门培训，易操作。

2．功能全面

可测试保护CT伏安特性、5％和10％误差曲线，变比试验、极性试验、消磁、一次通流。

3．安全性高

全自动化装置，参数设定好后完全不需人工接触而全自动进行测试。测试人员远离高压电路，从而确保测试人员安全，可靠性高。

4．使用方便

⑴操作简单方便,采用先进的一键飞梭进行操作,取消面板按键、开关、控制旋钮等各种常规控件。

⑵配有RS232通信接口和USB接口，可以联接笔记本电脑进行操作。单机操作的数据可以保存，也可上传至电脑或U盘保存，在其它计算机上显示、打印。

⑶本机自带大容量存储器至少可保存30组测试数据，也可通过USB接口连接存储器对多组测试数据进行存储以备日后查询处理。

⑷自带大屏幕图形LCD、全汉化图形界面,测试时直接显示伏安特性曲线，清晰，直观。系统自带高速打印机，可随时打印伏安特曲线及测试数据。

5.可扩展性强

⑴可外接调压器进行试验若装置单机的输出电压、电流不能满足要求，也可以采用用户自备的调压器与装置连接进行测试。外接调压器试验接线和测试方法非常简单。

⑵可选外接升压器、升流器选配的外接升压器可升至2200V(2.5A)，选配的升流器可升至900A。采用外接升压器可用于做500KV等级1A电流互感器的伏安特性试验。

⑶输出容量大伏安特性试验输出电压可达1200V(5A)、电流可达25A。

采用外接调压器输出电压可达1500V、电流可达25A；变比测试电流高达600A。

6．金属机箱美观，抗电磁干扰能力强，坚固耐用

装置技术参数

	输入电压		输出范围		测量范围		测量精度
装置主机	220V		0～650V, 0～20A		0～650V, 0～20A		<0.5%
装置主机	400V		0～1200V, 0～20A		0～1200V, 0～20A		<0.5%
装置主机升流器	220V		0～600A		0～600A		变比测量精度 < <0.5%
外加升流升压器	220V		0～2000V(1A)，0～5A		0～2000V(1A)，0～5A		<0.5%
	220V		0～900A		0～900A		变比测量精度< <0.5%
	400V		0～2200V(2.5A)，0～2.5A		0～2200V，0～2.5A		<0.5%
外接手动调压器	400V		0～1500V(2.5A)，0～2.5A		0～1500V，MAX2.5A		<0.5%
装置工作电源		AC 220V±10%，50／60Hz		工作环境温度		-40℃- +70℃
测量用功率电源		AC 220VorAC 380V		体积、重量		420×300×270mm3，35Kg

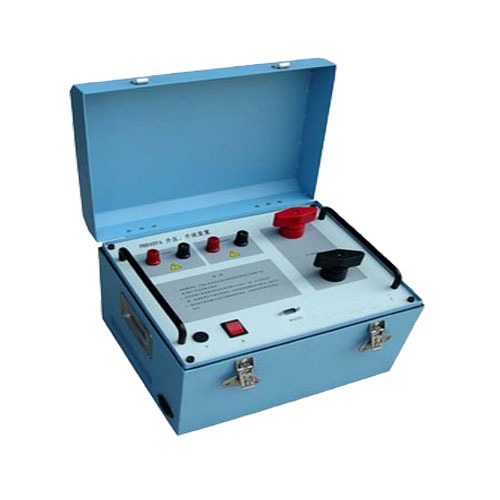

升压升流装置

　　本装置只能与TE5660 CT测试仪主机配合使用，装置内带有测量电路，使用时采用串口连接线与测试仪主机连接即可。

技术参数

	输入电压	输出范围	测量精度
外接升流标志	220V	0~1650V(1A),0~5A	《0.5%
	220V	0~900A	《0.5%
	220V	0~2200V(1.2),0~5A	《0.5%
