产品概述
本仪器专用于CVT各绕组变比的测量。它突破了传统的变比电桥测量方式，采用变频电源技术，利用单片机、和现代化电子技术进行自动频率变换、模/数转换和数据运算；达到抗干扰能力强、测试速度快、精度高、全自动数字化、操作简便；电源采用大功率开关电源，输出45Hz和55Hz纯正弦波，自动加压，提供10千伏的电压；自动滤除50Hz干扰，适用于变电站等电磁干扰大的现场测试。

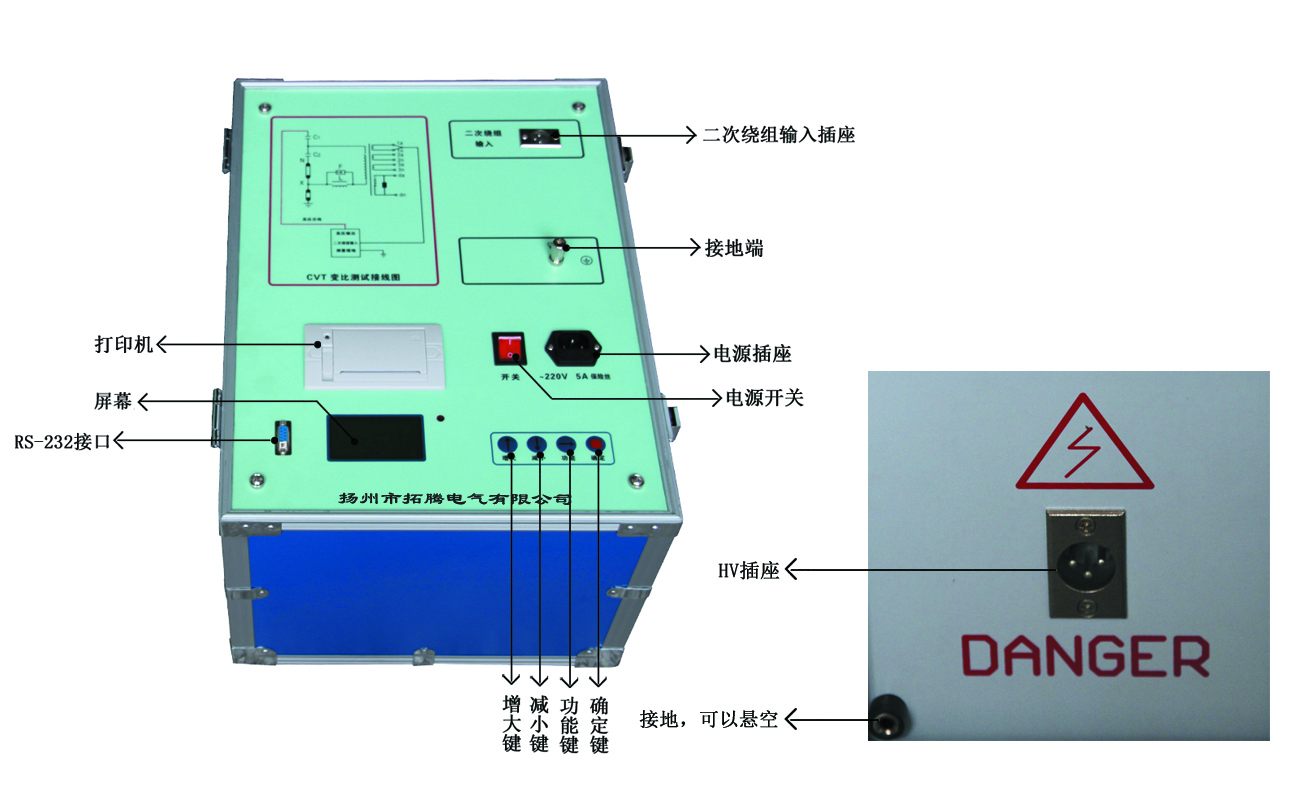

产品图解
1． 打印机——打印测量数据。
2． 显示器——128×64点阵液晶显示器，显示菜单和各种提示信息及测量结果。
3．
键——选择菜单项，被选中项反白字体显示。
4． ▲ 键——修改菜单内容，采用循环滚动方式。
5． ▼ 键——修改菜单内容，采用循环滚动方式。
6． 确认键——在“测试”选项上按此键进入测试状态。
7． 电源开关——整机电源的开启和关闭。
8． 电源座——交流220V±10%，50±1Hz电源输入口，带保险仓。
10．地——为接地线接线端子。
12．二次绕组输入插座。
13．HV插座——高压引出端子，由高压电缆连接，输出10kv高压。
14．RS-232接口，用来连接电脑，上传数据。
15.接地，可以悬空
产品特点
1、仪器采用复数电流法，测量变比，相位角。测试结果精度高，便于实现自动化测量。
2、仪器采用了变频技术来消除现场50Hz工频干扰，即使在强电磁干扰的环境下也能测得可靠的数据。6、接地保护功能，当仪器不接地线或接地不良时，仪器不进入正常程序，不输出高压。过流保护功能，在试品短路或击穿时仪器不受损坏。
7、触电保护功能，当仪器操作人员不小心触电时候，仪器会立即切断高压，保障试验人员的安全.
产品参数
变比测量精度：±读数×1% 变比测量范围：10～99999
相位测量精度：±0.1° 相位测量范围：0～359.9°
测量时间： 约40s，与测量方式有关
输入电源： 180V～270VAC，50Hz±1%，市电或发电机供电
计算机接口： 标准RS232接口
打印机： 炜煌A7热敏微型打印机
环境温度： -10℃～50℃ 相对湿度： <90%
外形尺寸：460×360×350mm
仪器重量：28kg
产品配套
|
1．主机 |
一台 |
|
2．高压电缆 |
一条 |
|
3．低压电缆 |
一条 |
|
4．电源线 |
一条 |
|
5．地线 |
一条 |
|
7.5A保险管(内置） |
两只 |
|
8.打印纸 |
一卷 |
|
9．说明书 |
一本 |
|
10.出厂试验报告 |
一份 |
|
11.合格证 |
一张 |

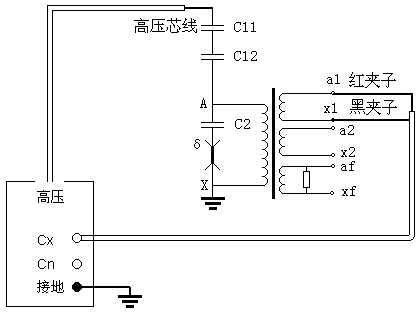

仪器高压线的芯线红夹子接CVT的上端，母线拆地。CVT下端接地，低压线红黑夹子接二次绕组，注意:如果测试角度接近180度，应将红黑夹子颠倒。
