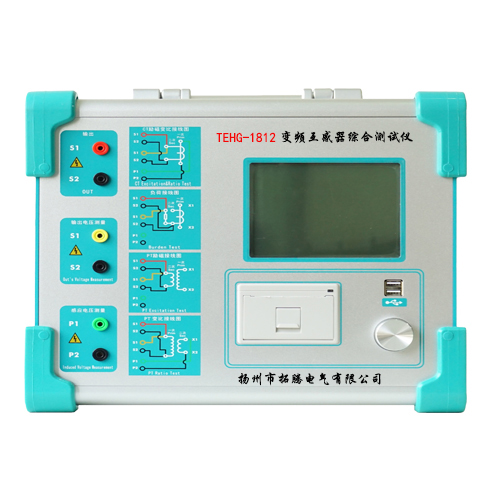

TEHG1812互感器综合测试仪

      互感器综合测试仪是在传统基于调压器、升压器、升流器的互感器伏安特性变比极性综合测试仪基础上，广泛听取用户意见、经过大量的市场调研、深入进行理论研究之后研发的新一代新型CT、PT测试仪器。装置采用高性能DSP和FPGA制造工艺，保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高、是电力行业用于互感器的专业测试仪器。

   ■ 功能全面，既满足各类CT（如：保护类、计量类、TP类）的励磁特性（即伏安特性）、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求，又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻等测试。

   ■ 自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数（ALF）、仪表保安系数（FS）、二次时间常数(Ts)、剩磁系数(Kr)、饱和电感等CT、PT参数。

   ■ 测试满足GB1208（IEC60044-1）、GB16847(IEC60044-6) 、GB1207等各类互感器标准，并依照互感器类型和级别自动选择何种标准进行测试。

   ■ 基于低频法测试原理，能应对拐点高达40KV的CT测试。

   ■ 装置采用方波法，让励磁曲线更加完美。

   ■ 装置存储容量高达几G，可存储几十万组测试数据，掉电不丢失。试验完毕后直接生成Excel报告。

   ■ 测试简单方便，一键完成CT直阻、励磁、变比和极性测试，而且除了负荷测试外，CT其他各项测试都是采用同一种接线方式。

   ■ 易于携带，装置含配线全重量大约8Kg。


TEHG-1812

测试用途

CT，电磁式 PT

输出

0~180Vrms，12Arms，36A（峰值）

电压测量精度

±0.1%

CT变比

测量

范围

1~30000

精度

±0.1%

PT变比

测量

范围

1~30000

精度

±0.1%

相位测量

精度

±2min

分辨率

0.5min

二次绕组电阻测量

范围

0~300Ω

精度

0.2%±2mΩ

交流负载测量

范围

0~1000VA

精度

0.2%±0.02VA

输入电源电压

AC220V±10%，50Hz

工作环境

 温度：-10οC~50οC，  湿度：≤90%

尺寸、重量

尺寸340 mm×300 mm×140mm      重量<8kg
