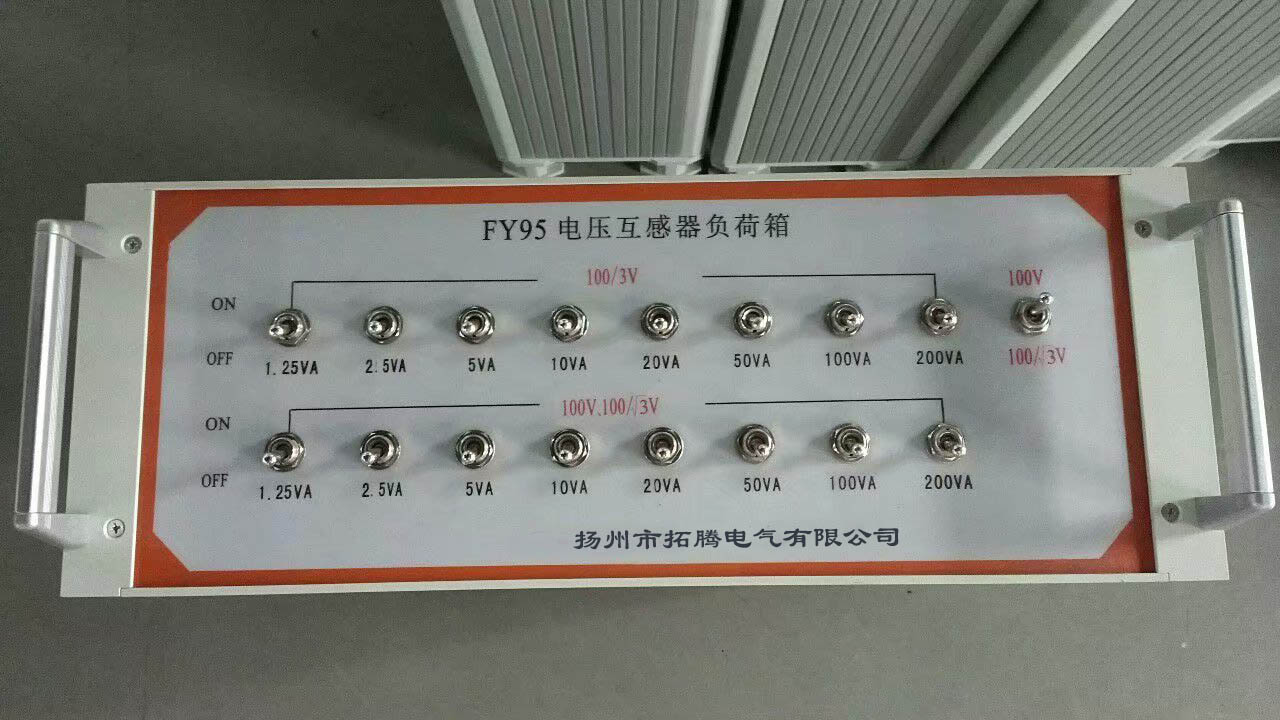

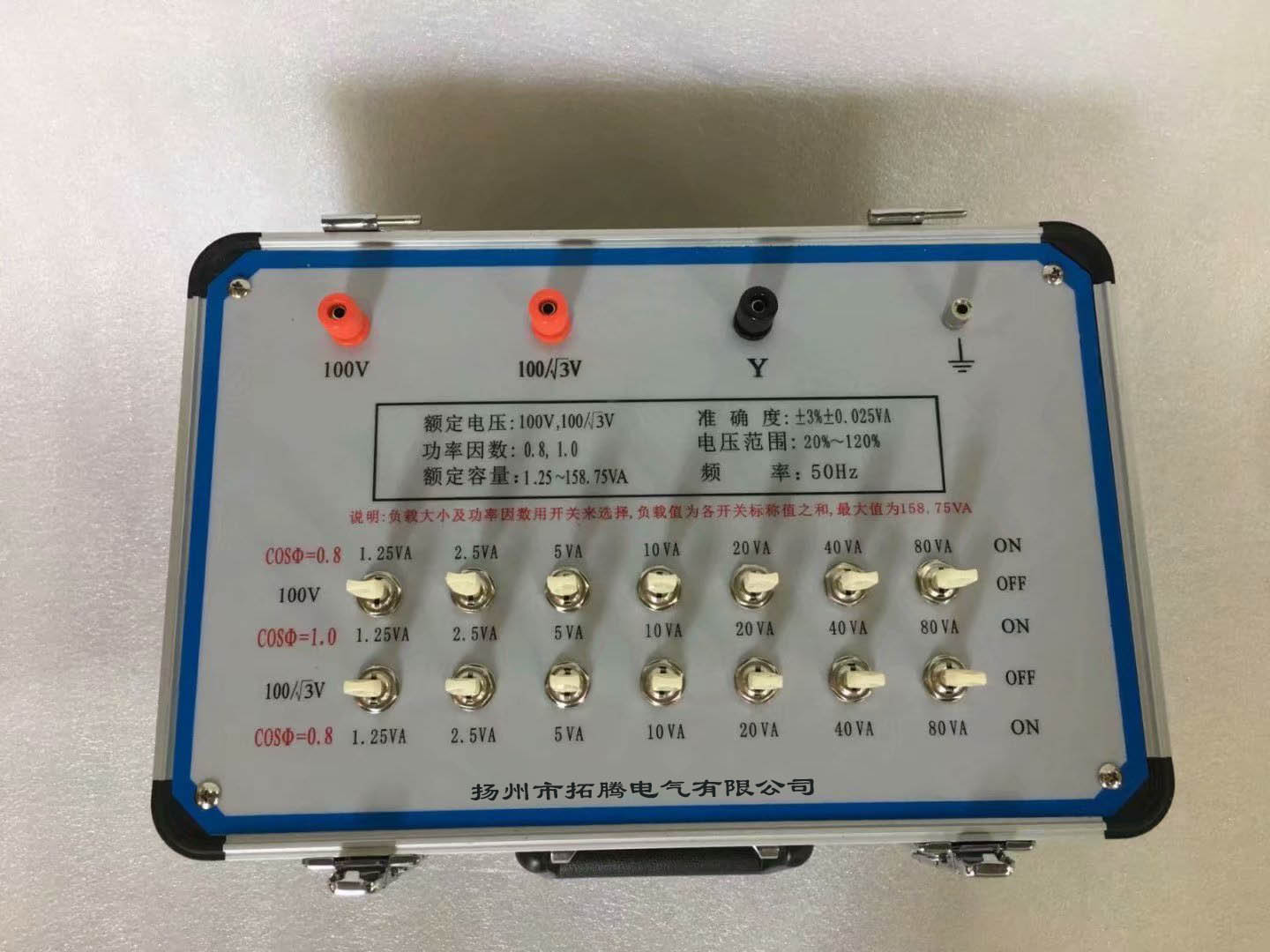

FY-95电压互感器负载箱

      FZXY

      FY系列电流、电压互感器负荷箱是检验电流、电压互感器时,专门提供的各种有效负载,是各种互感器检定装置的理想配套产品。本产品是严格按照国家标准JJG313-94<<电流互感器检定规程>>、JJG314-94<<电流互感器检定规程>>而设计的。其输出容量大、负载种类齐全、重量轻、外形美观、 稳定性强等优点。

技术参数

1、环境条件

     温    度:5—40℃   湿   度:<80%(25℃)

     海拔高度: <1500m

2、额定容量:1.25~158.75VA

3、电压范围:20%-120%

4、二次电压:100V,100/√3V

5、功率因数:0.8 ,1.0

6、准确度:±3%±0.025VA

7、试验电压:2kV

8、额定频率:50Hz

附件配件

电压互感器负荷箱详细清单,请以说明书或代销合同为准

序号

名称

数量

单位

1

电压互感器负荷箱

1

2

说明书

1

3

测试报告

1

4

合格证

1


标准号:

  IEC60044-2

产品描述:

  电压互感器负载箱

产品型号:

  FY95

 额定电压:

(用户选择)

 Ø  100V, 100/√3V, 100/3V

 Ø  110V, 110/√3V, 110/3V

 Ø  115V, 115/√3V, 115/3V

 Ø  120V, 120/√3V, 120/3V

 Ø  或根据用户的要求

功率因数:

COSФ=0.8, 1.0

 额定负荷(VA)

(用户选择)

Ø  1.25, 2.5, 5, 10, 20, 40, 80VA (总负荷: 158.75VA)

Ø  1.25, 2.5, 5, 10, 20, 40, 50, 80VA (总负荷: 208.75VA)

Ø  1.25, 2.5, 5, 10, 20, 40, 50, 80, 100VA (总负荷: 308.75VA)

Ø  或根据用户的要求

精度等级:

±3%

工作范围:

(20%-120%). Un

频率:

50Hz 60Hz

耐压:

2kV/1min

绝缘:

空气

工作状态:

温度:10°C+40°C

相对湿度(RH): 往上到85% (最大90%)


备注:以上表格中的技术数据为正常值,我们接受用户特殊规格的订单

标准号:

ANSI / IEEE C57.13

产品描述:

电压互感器负荷箱

产品型号:

FY95



额定电压:

(用户选择)

Ø100V,100/√3V,100/3V

Ø110V,110/√3V,110/3V

Ø115V,115/√3V,115/3V

Ø120V,120/√3V,120/3V

Ø或根据用户的要求



功率因数

和额定负荷(VA)

COSФ=0.1: 12.5VA (W)

COSФ=0.2: 35VA (M)

COSФ=0.7: 25VA (X)

COSФ=0.85: 25VA/ 75VA /100VA /100VA /100VA

(总负荷 400VA, 包括Y, Z, ZZ)

精度等级:

±3%

工作范围:

(20%-120%). Un

频率:

50Hz60Hz

耐压:

2kV/1min

绝缘:

空气

工作状态:

温度:10°C+40°C

相对湿度(RH):往上到85% (最大90%)

备注:以上表格中的技术数据为正常值,我们接受用户特殊规格的订单
