产品概述

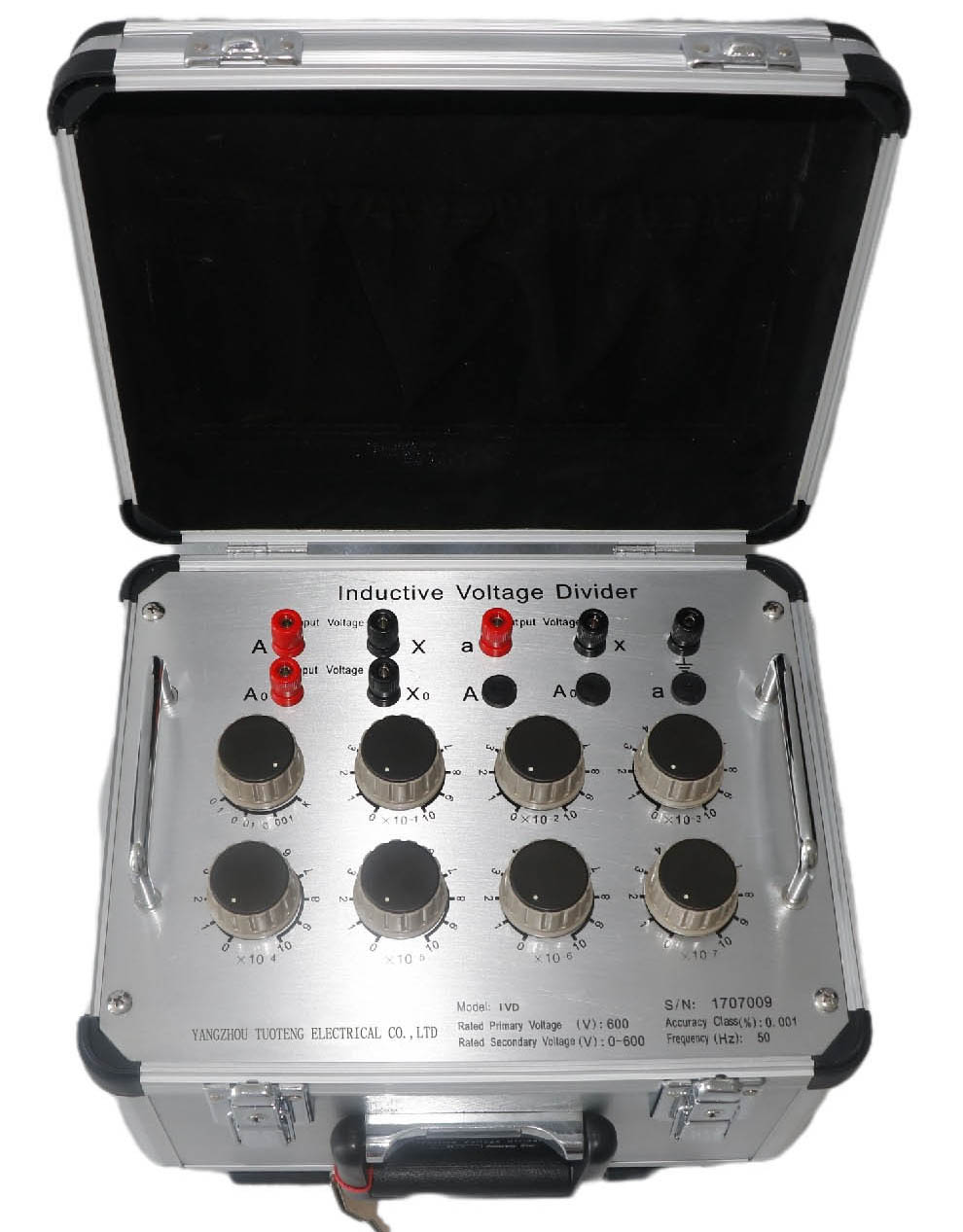

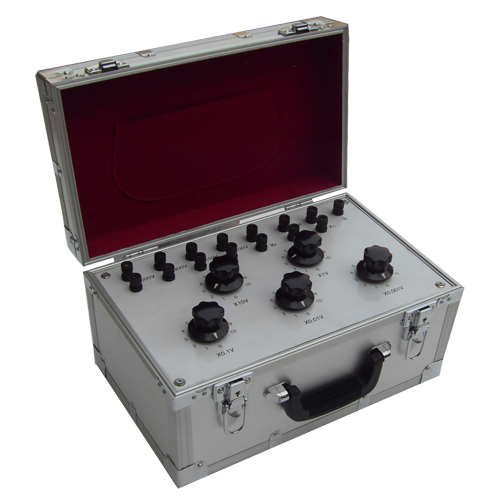

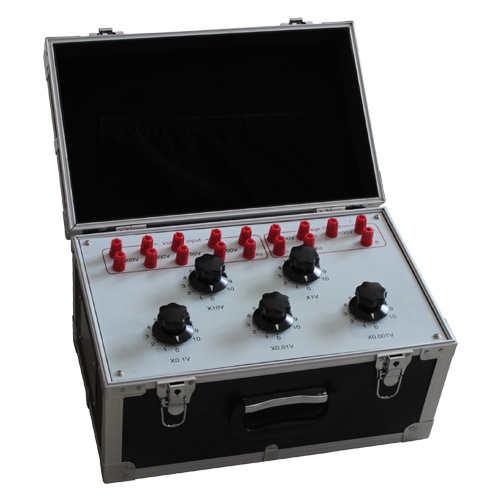

感应分压器采用高镍坡莫合金作为导磁材料，采用高强度聚酯漆包铜圆线均匀排绕而成，结构合理可靠。主要用于检定与标准电压互感器电压比不同（包括一次电压或者二次电压不同）的电压互感器。该仪器由双级电压互感器和感应分压器两部分组成，如下图，双级电压互感器的输入线圈由主绕组和辅助绕组组成，对所使用的端钮上下需短接，采用该形式结构既可提高输入阻抗，又可使输入电压提高。如将双级电压互感器的二次线圈串入到感应分压器的输出线圈中，还可提升感应分压器输出电压。（此时，感应分压器作为升压器使用）。如单独使用双级电压互感器时，具体的使用方法请参阅相关资料。该设备准确度高，体积小，重量轻，使用方便。【单盘、七盘、八盘】
GF产品参数
|
产品描述 |
感应分压器 |
|||
|
产品型号 |
IVD-1 |
IVD-2 |
IVD-3 |

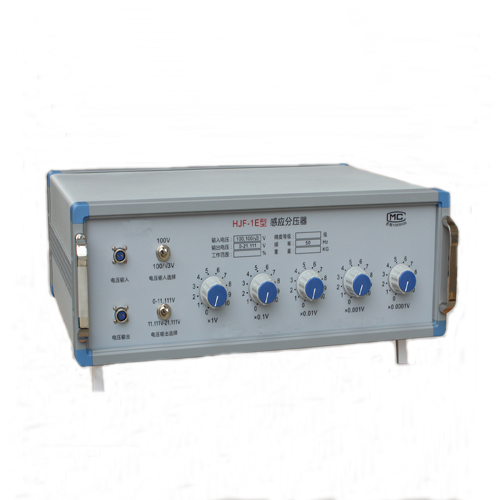

IVD-1E |
|
精度等级 |
0.005% |
0.005% |
0.001% |
0.01% |
|
输入电压 |
AC 100V, 150V, 300V, 600V |
AC 0-600V |
AC100V, 100/√3V |
|
|
固定输出电压 |
AC 100V |
AC 10V |
(10-1, 10-2 , 10-3 ).Un |
----- |
|
可变输出电压 |
AC 0-111.111V |
AC 0-11.111V |
AC 0-600V |
AC 0-11.111V |
|
总输出电压 |
AC 0-211.111V |
AC 0-21.111V |
AC 0-600V |
AC 0-11.111V |
|
功率因数 |
COSΦ=1.0 |
|||
|
工作范围 |
(20%-120%)x Un |
|||
|
频 率 |
50/60Hz |
|||
|
绝 缘 |
空气 |
|||
|
工作状态 |
温度：10°C～+40°C |
|||
|
相对湿度(RH)：往上到85% (90%) |
||||

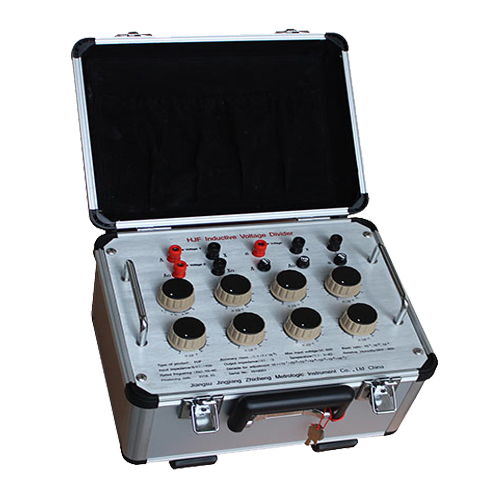

IVD-200 (HJF3)型感应分压器主要用来检定与标准电压互感器变比不同的电压互感器.一般的标准电压互感器二次负荷为0.2VA(100V)或0.07VA(100/√3V).而一般的感应分压器、第二级的激磁总容量要在2VA(100V)左右,这样如果标准互感器与感应分压器级联,则级联带来的负荷远大于标准互感器二次负荷,标准互感器的精度就会降低.HJF3型感应分压器、第二级的激磁总容量仅为0.05VA(100V),这样与标准互感器二次级联时,就不会影响其精度.
主要技术指标：
准确等级: 0.001级
输入电压: 100V、200V
输出电压: 2х10-4V～222.222V
额定频率: 50HZ
