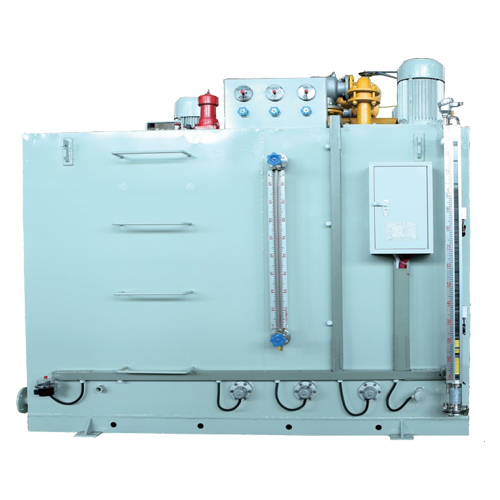

XYZ-G型系列稀油润滑装置--0.4Mpa

XYZ-G型稀油润滑装置主要用于将润滑油液输入机器设备的摩擦部位。在相对运行的机器零件间形成油膜，减少零件的摩擦及磨损，同时对摩擦部位进行冲洗，并带走热量，保证设备长期正常运转，延长设备的使用寿命。

本稀油润滑装置主要由油站、仪表盘及控制系统组成。适用于冶金、电力、矿山、锻压、轻工、水泥、港口等机械设备的稀油润滑系统中。

XYZ-G型稀油润滑装置的工作介质为N22~N320的工业润滑油或其他机械润滑油，公称压力为0.4MPa,过滤精度0.12mm。冷却水温度为≤30℃,冷却水压力为0.2~0.3MPa,冷却器进油温度为50℃以下，降温7~8℃。

■结构特点

设有备用油泵，可保证向主机连续供油。

过滤器放在冷却器之前，可提高过滤和通过能力。采用双筒网式过滤器，可在不停机的情况下对滤芯进行清洗和更换。采用列管式油冷却器，冷却效果好，阻力小。且便于检修。

回油口设有磁性过滤装置，可吸附清除油液中的金属微粒，保证油液清洁度。

配有仪表盘和电气控制箱，观察运行参数方便，可实现自动控制和事故报警。

技术参数

型号		XYZ-6∕10G	XYZ-16∕25G	XYZ-40∕63G	XYZ-100∕125G	XYZ-250G	XYZ-400G	XYZ-630G	XYZ-1000G
公称流量	L／min	6∕10	16∕25	40∕63	100∕125	250	400	630	1000
工作压力	Mpa	0.4
供油温度	℃	40±3
油箱容积	m³	0.15	1.6	1.6	1.6	6.3	10	10	25
过滤面积	m²	0.05	0.13	0.19	0.4	0.52	0.83	1.21	2.2
换热面积	m²	0.6	3	4	6	24	35	50	80
冷却水量	m³∕h	0.36∕0.6	1∕1.5	3.6∕5.7	9∕11.57	12∕20	20∕36	30∕56	∕69∕90
电动机	型号	A02-8014	Y90S-4	Y100L1-4	Y112M-4	Y132S-4	Y132M-4	Y160L-4	Y180L-4
电动机	kW	0.55	1.1	2.2	4	5.5	7.5	15	22
重量	kg	310	630	840	1260	3980	5148	8750	12100

一、使用条件

本产品适用于冶金、矿山、建材、能源、交通等行业中机械设备的稀油润滑，工作介质为粘度等级N22～N460(相当于IS0 VG22～460)的工业润滑油。
XYZ-GZ整体式稀油站的特点为全部零部件均布置在油箱上，性能参数基本上和XYZ-G型相同，但将流量大于125L/min的五种规格稀油站亦制成整体式，因而这些较大的油站仍可实现整体吊装，无地脚螺栓，使安装特别方便；特别适合于稀油占地面积受到限制的场合；但稀油站上面和四周需留足够的维修高度和面积；由于油泵在油箱顶上，因此选用的油泵应有足够的吸入高度，特别当润滑油粘度高，油温低时更要引起重视。
整体式稀油站的供油压力≤0.4MPa，过滤精度0.08～0.12mm(低粘度时允许采用小值)，冷却水温度≤30℃，压力为0.2～0.4MPa,冷却器进油温度为50℃,通过冷却器后温降≥8℃;采用电加热器提高油温。

二、工作原理

与XYZ-G 型≤125L/min的稀油站相同，亦采用电加热器提高油温。

三、结构特点

亦与XYZ-G型≤125L/min的稀油站相同,但采用磁网一体化进行回油过滤后,均取消了外加的磁过滤器；仪表盘(板)亦与XYZ-6G～125G相同。

四、技术参数

型号	公称流量 L/min	供油压力 MPa	供油温度 ℃	油箱容积 m3	加热功率 Kw	冷却面积 m2	冷水耗量 m3/h
XYZ-250GZ	250	≤0.4	40±3	3	24	12	22.5
XYZ-290GZ	290			3.2		16	26
XYZ-315GZ	315			3.5		20	28
XYZ-350GZ	350			4.2		24	21.6
XYZ-400GZ	400			4.5		24	36

型号	过滤面积 m2	过滤精度 mm	电机功率 Kw	出油口DN2 mm	回油口DN1 mm	总图代号
XYZ-250GZ	0.84	0.08	7.5	65	125	NR X 2.01.1.00
XYZ-290GZ			11	65	150	NR X 2.01.2.00
XYZ-315GZ			11	80		NR X 2.01.3.00
XYZ-350GZ	1.31	0.12	11			NR X 2.01.4.00
XYZ-400GZ	1.31	0.12	11			NR X 2.01.5.00
