■ 用途：

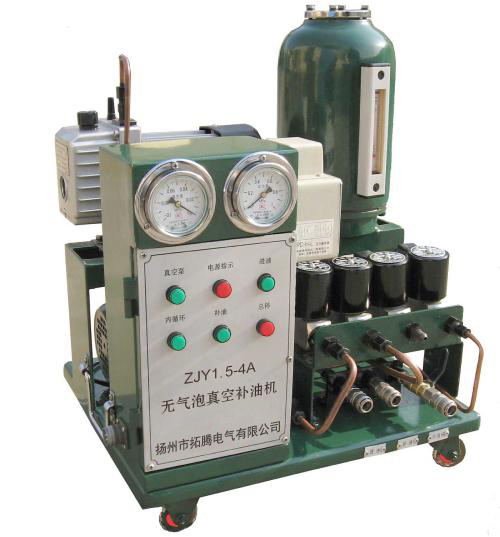

ZYJ-1.5无气泡真空补油机适用于电力系统使用的油浸式电流、电压互感器（简称CT、PT）按规定要进行周期性油样检测，需经常性地采用取油样，导致每年一旦气温下降，要对某些油位偏低的CT、PT进行补油。以前补油方法一般使用手工活塞型夯泵将油用氮气压入，同时将CT、PT顶部将膨胀器适当提起，直接进行人工补油，这种被油方法容易引起CT、PT线圈内部吸附空气或因残留空气导致假油位等问题，新开发的ZYJ-1.5型无气泡真空注油机可直接连接取样阀，抽真空补充注油，很好地解决了注油的困难问题。

■ 产品特点：

该设备体积小、性能可靠、操作方便，大大降低了现场作业人员的劳动强度和工作难度，非常适合变电气现场工作。

■ 设备原理：

设备利用真空原理和分离技术实现融真空处理、加油为一体的互感器无气泡真空注油。设备采用压力式油泵，内部由多个小活塞腔组成，实现交叉不断的压入，使油品在无气泡的情况下实现对互感器等设备的补油。同时，在不同工作压力情况下，能保证恒量供油和小油量的补油，而且不会造成大流量的油流速损坏互感器内部结构，整个注油管路无任何气泡。另外，在注油管路中安装了压力继电器，达到超压保护的作用。在连接方式上采用快速接头，整个管路与互感器配套接头和注油机的接头连接，既方便又可靠。在油位与真空吸气口保持一定空间，达到对油品的脱气脱水作用，并可以对小容器进行抽真空处理。

■ 主要技术参数：

本设备上的油泵、真空泵、电器控制采用进口配置，性能稳定可靠。

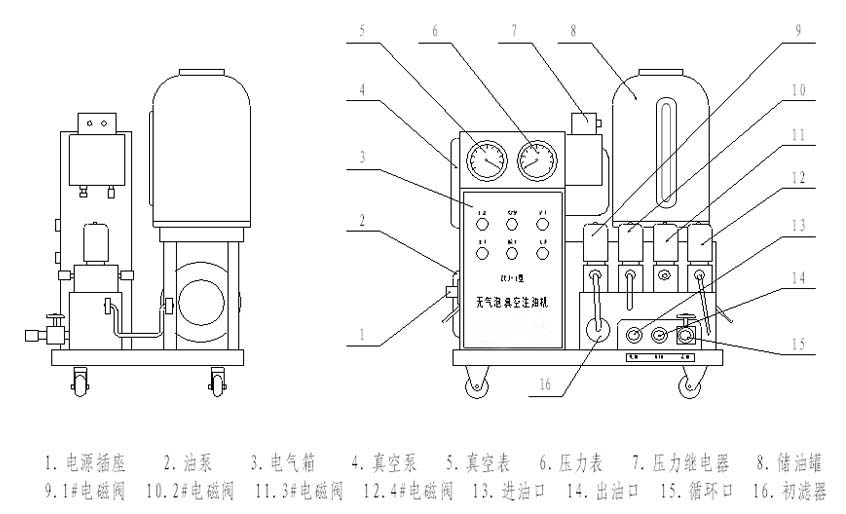

产品结构：

ZYJ型小型无气泡真空注油机主要由真空泵、油泵、储油闪蒸罐、初滤器、浮漂阀、控制系统组成。

操作方法：

注油操作方法：

① 首先连接好电源线。先将进油管一端与注油机入口快速接头连接，另一端放入准备好的合格油品中。然后，将注油机专用接头与CT或PT放油口连接。将循环管一端与专用接头靠上端的快速接头连接，另一端与注油机循环口的快速接头连接。再将注油管一端与专用接头靠下端的快速接头连接，另一端与注油机出口的快速接头连接。

② 按下（真空）按钮，启动真空泵，当真空度达到0.06MPa时，按下（储油）按钮，油品吸入储油罐，通过视窗观察，当油位达到油罐的2/3时，关闭（储油）按钮和（真空）按钮。打开循环口手动阀，旋转专用接头阀杆，使CT或PT放油阀打开，将油品放出，当专用接头内观察到油品后，旋转阀杆，关闭CT或PT放油阀，按下（内循环）按钮， 使储油罐内油品进行循环。观察整个循环油路无气泡时，关闭（内循环）按钮。

③ 旋转专用接头阀杆，使CT或PT放油阀打开，关闭循环口手动阀，按下（注油）按钮，向CT或PT内补油。

④ 补油完成后，关闭（注油）按钮，旋转专用接头阀杆，关闭CT或PT放油阀。

⑤ 将注油机循环口连接管拔下，换到进油口快速接头，按下（真空）按钮和（储油）按钮，拔下出油口连接管，使油管中的油吸尽，按下（总停）按钮，摘下专用接头，整个过程完成。

真空处理操作方法：

首先连接好电源线。将油管一端快速接头与被抽容器连接,另一端与注油机进油口连接，然后，按下（真空）按钮和（储油）按钮，启动真空泵，真空表指针上升，开始对容器进行真空处理。

真空滤油操作方法：

首先连接好电源线。将进油口及出油口油管同时放入储油容器内，按下（真空）按钮和（油泵）按钮，启动真空泵及油泵，开始对油品进行循环脱水过滤。
