产品概述

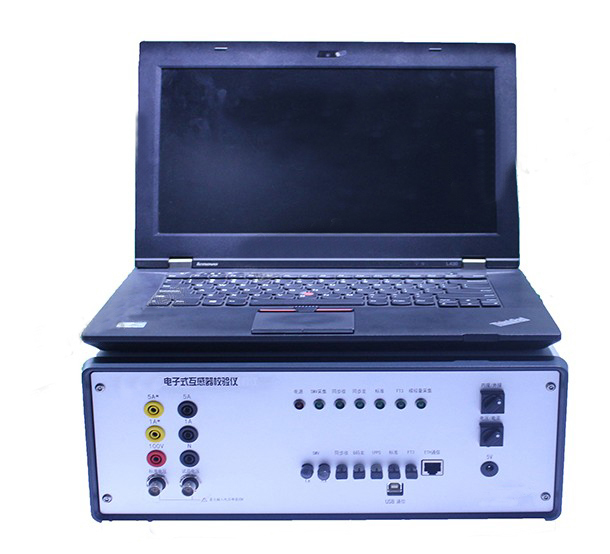

      随着数字化变电站以及智能电网的发展，电子式互感器和光学互感器逐步取代油绝缘电磁式互感器和 SF6 气体绝缘电磁式互感器是必然趋势，其工程应用也日益普及。“IETC700 电子式互感器测试仪”可对各类符合IEC61850-9-1，IEC61850-9-2LE，IEC61850-9-2，新型的 0.1 级～10 级的电子式互感器进行实验室、出厂和现场的稳态精度和暂态特性校验

产品特点

1 .比差校验、相差校验、复合误差校验、极性校核、频率测量等。对互感器绝对延时 时间进行精确测试，对合并器传输报文抖动进行监测；

2 .具有ST、SC双光纤以太网接口和双RJ45以太网接口，提高可靠性：

3 .具备被试品的协议一致性分析、丢点判别、状态标监测、波形绘制、波形分析、报 告生成等功能；

4 .可进行多次谐波分析及对电子式互感器的各次谐波精度进行校验；

5,能够对各类输出接口实现对接：模拟信号、IEC61850・9・l、IEC61850・9・2LE、国网 IEC61850-9-2. IEC60044-8 FT3＞国网FT3、等，同时兼容传统的电磁式互感器校验：

6 .稳态校验系统采用高稳定性的精密采集板卡，合理的系统结构布局及抗干扰措施， 完善的滤波测量算法，系统精度达到0.03%,

7 .可对测试过程全程录制及回放；

8 .稳定性好：性能不随时间发生改变；对异常情况能及时检测并明确告警，不会影响 校险系统的运行；

9,采用前置单元模块将模拟电压就地采集，光纤传输，避免了模拟信号传输过程中的 干扰和安全隐患。前置单元能够进行双通道同步采集，结构紧凑并采用电池供电；

10.对异常情况能及时检测并明确告警，不会影响校验系统的运行。

主要功能

1. IEC61850-9-K IEC61850-9-2LE.国网公司 IEC61850-9-2、IEC60044-8 FT3、国网公 司FT3输出式电子式互感器稳态校验和暂态校验。

2,可统计比值差及相位差的均值、变差、极值、多次误差等，全面检定电子式互感器 的稳定性及线性。

3 .模拟量输出式电子式互感器稳态校验。

4 .具备协议••致性分析功能，解析全帧各数据项判断其是否满足协议-•致性要求。

5 .数字量输出式电子式互感器协议校验、丢点统计及状态标监测。

6 .支持谐波分析功能，能够对标准及被检采样信号进行2〜40次谐波分析，显示柱状 图及信号畸变率。

7 .数字量输出的电子式互感器绝对延时测试。

8 .数字量输出的电子式互感器MU报文抖动测试

产品参数

电子式互感器暂态稳态校验系统
