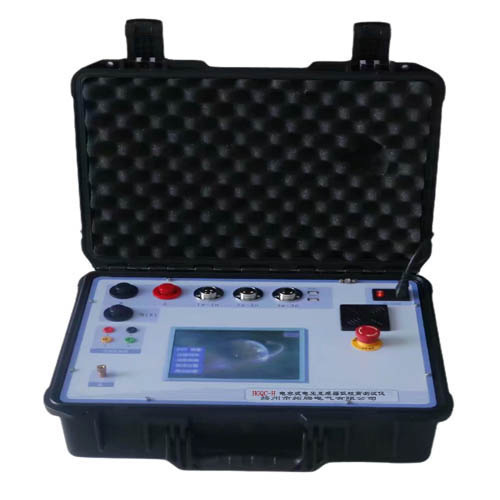

对电容式电压互感器（以下简称 CVT）进行误差校验时大多采用串联或者并 联谐振升压的方法，测试接线复杂，所需的设备种类繁多，而且设备都很笨重， 现场搬运非常困难。HGQC-H 电容式电压互感器低校高现场测试仪(以下简称测试 仪)具有在低电压情况下测量出高电压工作情况下的实际误差，单台设备即可满 足现场电容式电压互感器误差的测量。可以覆盖 35kV/100V、 35kV/ √3 /100V/√ 3 、110kV/100V、110kV/ √3 /100V/ √3 、220kV/100V 以及 220kV/ √3/100V /√ 3 、500kV/100V 以及 500kV/√ 3/100V / √3 变比的电力电容式 电压互感器的测量。仪器在设计时引入了一些新的思想，采有了一些新的技术。 包括异频电源技术、通用平台技术、电压仿真负荷、内部高准确度电压互感器和 自升压电源等。使用户在使用该仪器时感到更加方便、快捷、高效。

（一）功能特点

 1、无需升压源、标准互感器、负荷箱，即可实现现场测试 CVT 的比差、角差， 测试结果完全满足国家互感器检定规程。

 2、具有极性、变比、接线检查功能。

 3、可以对温度和湿度进行测量，使用户随时了解现场的工作环境。

 4、单台测试仪即可完成对 CVT 误差的测量。

 5、具有测试速度快、处理信息量多和存储容量大的特点。

 6、测试仪采用了变频技术、数字化处理，现场抗干扰能力强。

 7、测试过程最大电压不超过 3kV，并采取各种保护措施，确保人身安全及设备 安全、可靠。

 8、测试过程操作简单。

      HGQC-H 电容式电压互感器低校高现场测试仪根据 CVT 等效电路，采用异频测量、 低压外推、仿真负荷等测量技术；该仪器吸收了计算机、高精度信号传感器、数 字信号处理、高稳定变频电源等技术，在较低的电压下测量 CVT 误差，测量误差 完全满足国家规程规定的精度要求。

 1、环境条件：

      温 度：（5~40）℃          相对湿度：<80%（25℃）

      海拨高度：<2500m          电源频率：50±0.5Hz

 2、被测电压互感器类型：电容式电压互感器

 3、误差测量准确度：0.05%

 4、分压比测量准确度：0.5%

 5、内部标准电压互感器部分：

      a、变比范围： 35kV/100V、 35kV/ √3 /100V/√ 3

                            66kV/100V、 66kV/ √3 /100V/√ 3

                            110kV/100V、 110kV / √3 /100V/√ 3

                            220kV/100V、 220kV/√ 3 /100V /√ 3

                            500kV/100V、 500kV/ √3 /100V /√ 3

      b、准确度等级： 0.02%

 6、外形尺寸（mm）：460×360×210

 7、重量（Kg）:25.0
