产品概述

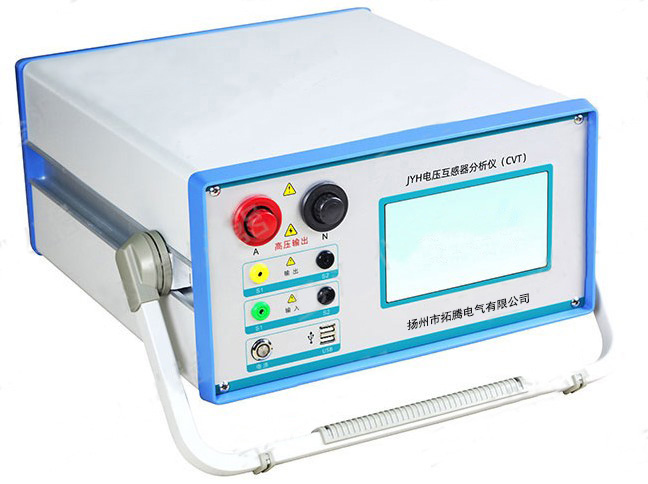

电容式电压互感器测试仪（CVT）在传统基于调压器、升压器、串联谐振的互感器伏安特性变比极性误差分析综合测试仪基础上，采用高性能DSP+FPGA以及ARM工控机和好制造工艺，保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高、在国内处于较高水平，是电力行业用于互感器的专业测试仪器。
产品特点
1、单台仪器即可实现电压互感器的误差测试，无需谐振升压装置、标准电压互感器、负载箱、校验仪等设备，大大降低了现场校验误差的工作量。
2、测试范围宽，能测试电压等级为6kV~800kV电磁式电压互感器。
3、内部采用0.01级的标准电压互感器，采用测差法测试互感器的低压误差，采用异频测试技术，折算50Hz时PT的非线性误差，最终得到互感器的误差。仪器的测试等级可达到0.05级。测试过程中，最大产生不超过3kV的测试电压，保证现场测试的安全性。
4、测试接线简单，操作简单易学，只需根据引导提示操作即可轻松完成互感器校验工作大大提高了测试效率。测试时间短，少于5分钟。
5、采用精准的软件算法，测量数据的准确性进一步提高具有智能判断外接线状况，提示接线错误、变比、极性错误等。
6、自动对测试数据进行化整，并判断是否超差，超差数据使用反黑显示，对互感器的数据特性直观明了。
7、大规模存贮器可存储现场测试数据多达10000条。
8、采用铝型材机箱，具备良好的抗干扰性，并且保障现场高压试验时的操作人员安全和设备安全。
9、采用高分辨率大尺寸8寸真彩色液晶显示，户外强光下清晰显示，带有触摸屏辅助操作，简单快捷；全中文显示操作，通俗易懂。
技术参数
|
测试用途 |
电磁式电压互感器 |
CVT、PT误差试验 |
|
|
输出 |
低压输出 |
0～120V 5Arms，12A（峰值）功率：600VA |
0～120V 5Arms，12A（峰值）功率：600VA |
|
高压输出 |
0～3000V |
0～3000V |
|
|
PT变比测量 |
范围精度 |
1～350 ＜0.03% 350～1100 ＜0.05% ＞1100 ＜0.07% |
1～350 ＜0.03% 350～1100 ＜0.05% ＞1100 ＜0.07% |
|
相位测量 |
精 度 |
±2min |
±2min |
|
分 辨 率 |
0.01min |
0.01min |
|
|
二次绕组电阻测量 |
范 围 |
0Ω～500Ω |
0Ω～500Ω |
|
精 度 |
0.5%±2mΩ |
0.5%±2mΩ |
|
|
交流负载测量 |
范 围 |
0VA～1000VA |
0VA～1000VA |
|
精 度 |
0.5%±0.05VA |
0.5%±0.05VA |
|
|
输入电源电压 |
AC220V±10%，50Hz |
AC220V±10%，50Hz |
|
|
工作环境 |
温度：-10℃～+50℃、湿度：≤90% |
温度：-10℃～+50℃、湿度：≤90% |
|
|
体 积 |
长365×宽290×高155mm |
长365×宽290×高155mm |
|
|
净 重 |
18KG |
18KG |
|
