SBGF系列直流高压发生器是根据中国电力行业标准DL/T848.1-2004《直流高压发生器通用技术条件》设计制造的便携式直流高压发生器。适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、发电机等高压电气设备进行直流耐压试验。

三、工作原理框图

输入整流脉冲 MOS 中频倍压高压直流高

～滤波调宽桥式高压限流

220V 功率开关逆变变压器整流电阻压输出

脉冲电流电压

调宽保护显示显示

控制电路数字数字

电路

直流直流

高压高压

给定负反馈

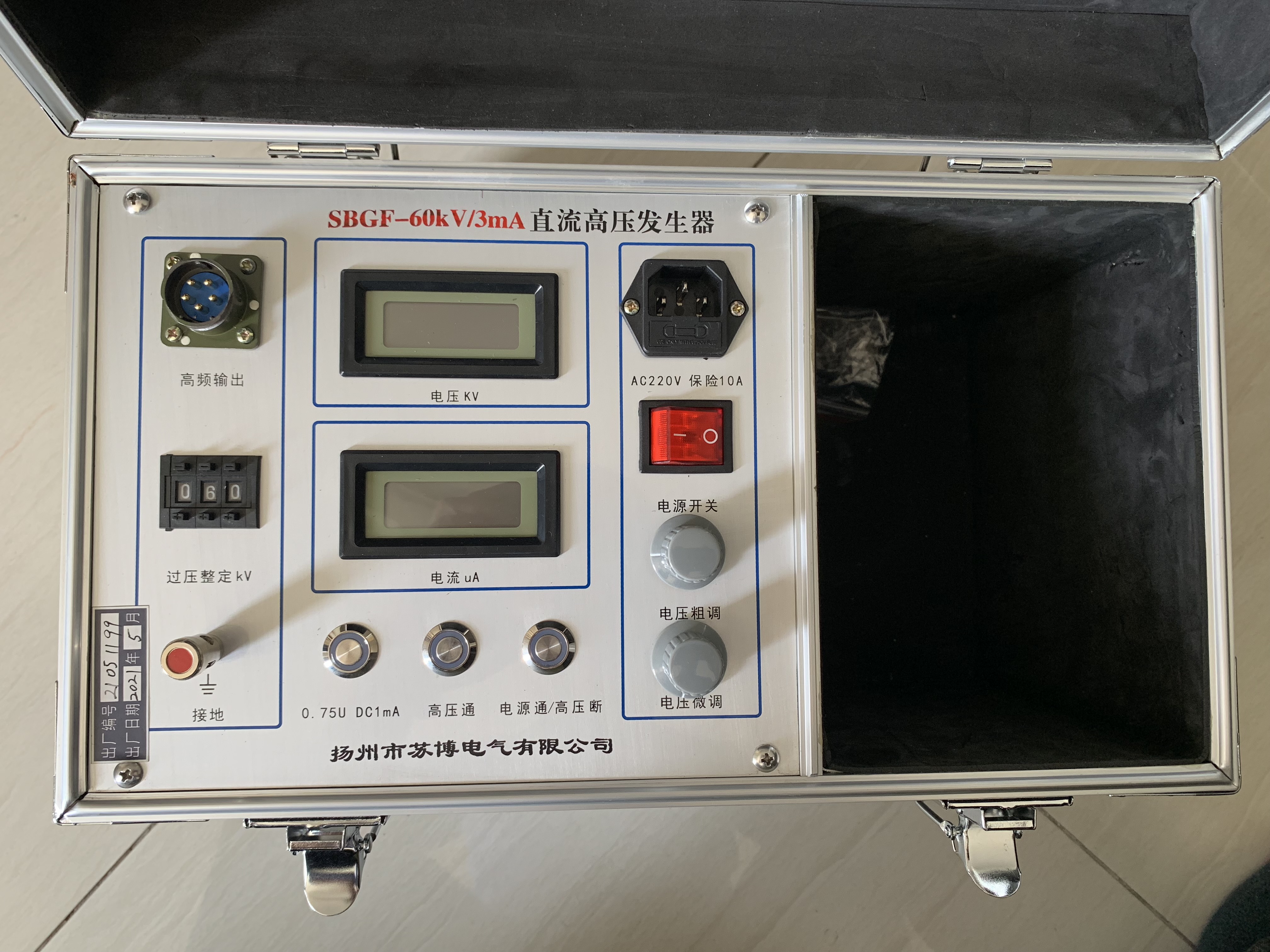

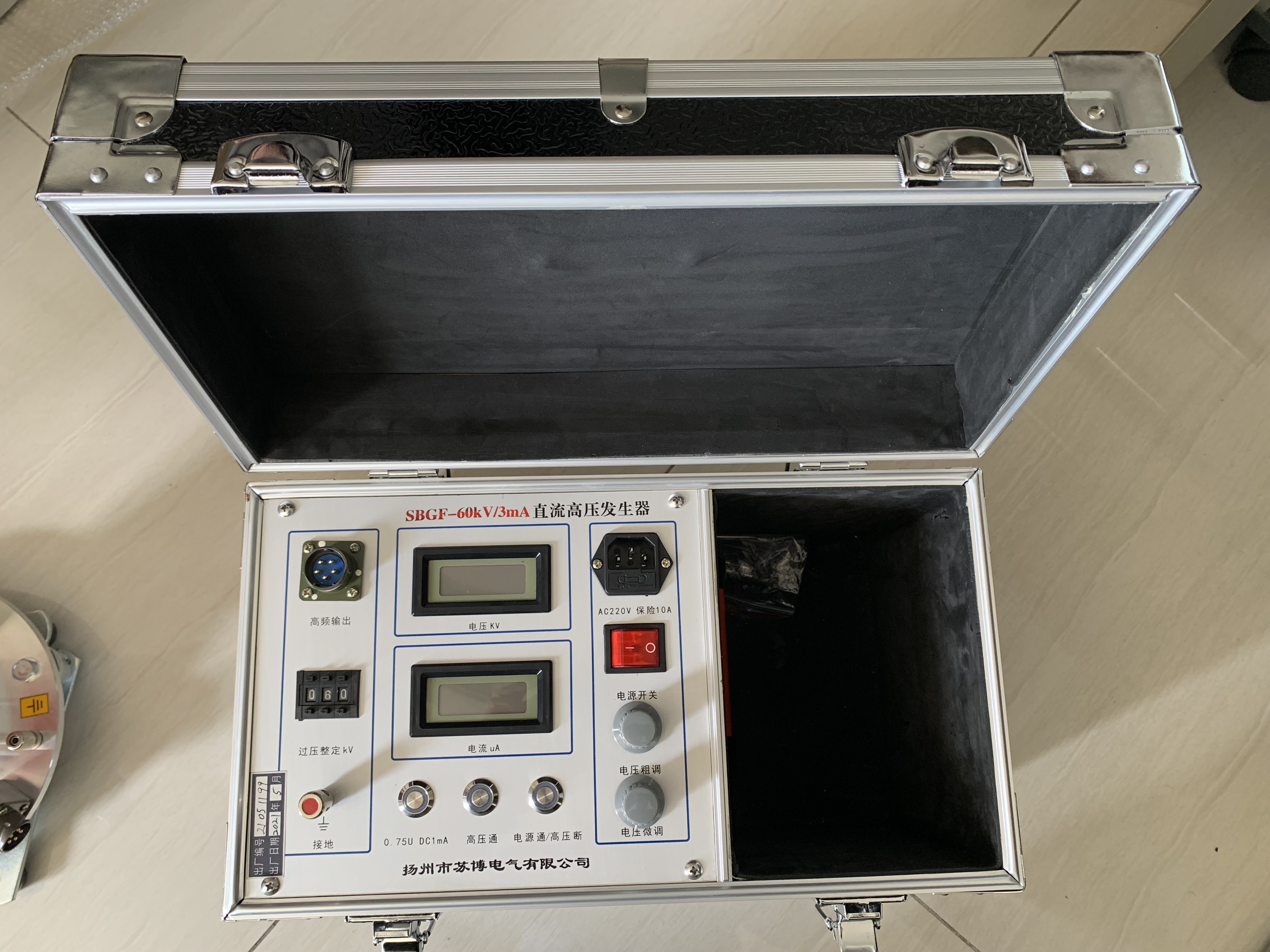

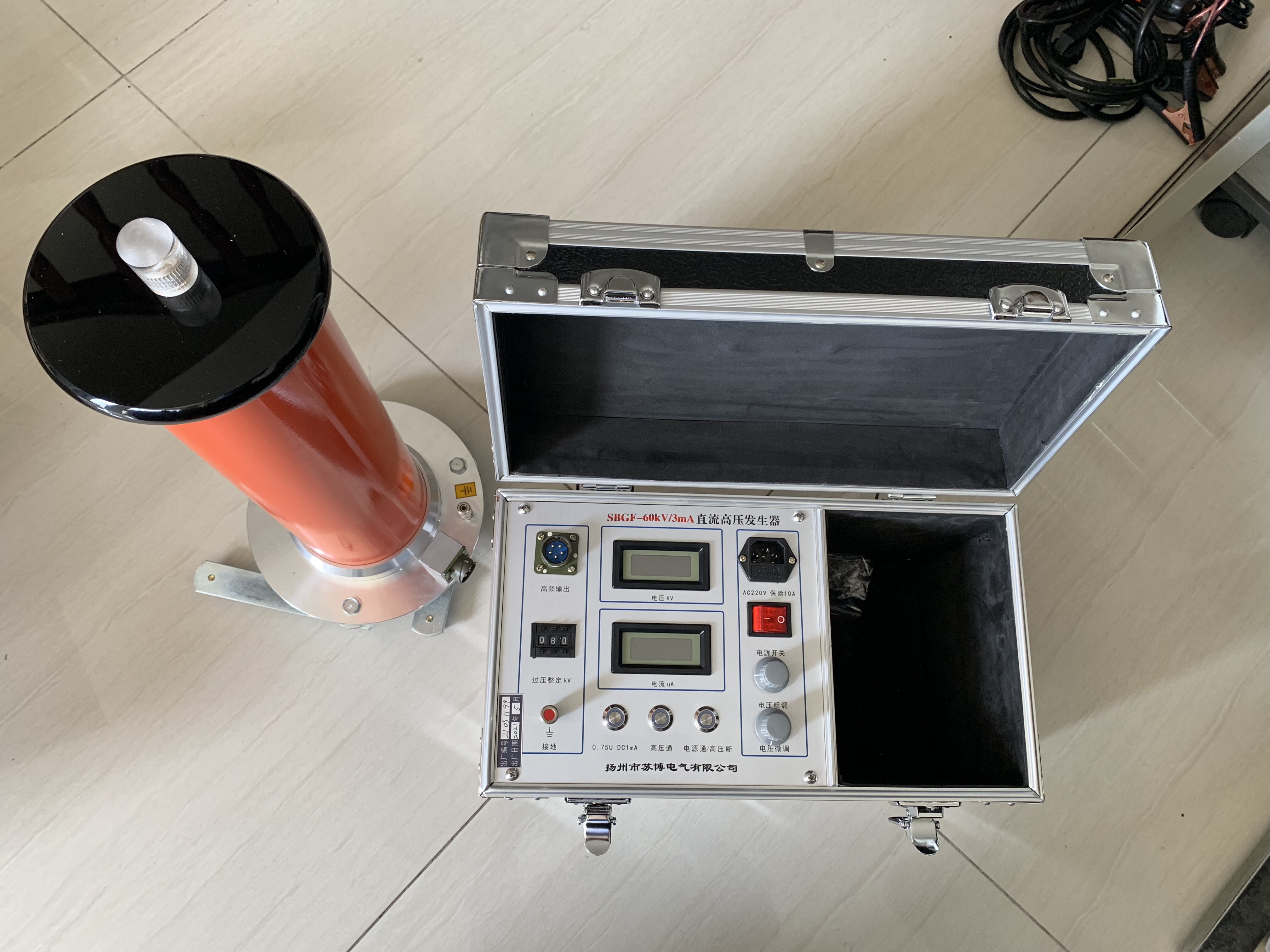

SBGF直流高压发生器

四、主要技术参数特点

1、技术特点：

● 采用高频倍压电路，应用PWM脉宽调制技术和大功率IGBT器件。

● 采用电压大反馈，输出电压稳定度高，纹波系数小≤1%。

● 全量程平滑调压，电压调节细度好调节精度≤0.5%，稳定度≤1%，电压电流误差1%（读数±0.2KV），电流误差±1个字。

● 升压电位器零起升压。

● 75%UDC1mA功能按钮，方便氧化锌避雷器试验，精度1%读数±1%。

● 过压保护采用拔码设定，一目了然，误差±1%。

● 倍压采用新型材料，轻巧、坚固。外表涂特种绝缘材料，电气性能好，防潮能力强。

● 折叠式撑脚，直径面积大，稳定性能好。

● SBGF40KV一体化设计、高压拖地电缆引出，方便现场试验。

● SBGF产品符合DL/T848.1-2004技术要求，并经电力部电气设备质量检测测试中心型式试验，严格执行企标出厂。

1、技术参数：

2.1一体机

规格技术参数	40/3	60/2	60/3	60/5	80/2	100/2	120/2	120/5
额定电压（KV）	40	60	60	60	80	100	120	120
额定电流（mA）	3	2	3	5	2	2	2	5
额定功率（W）	120	120	180	300	160	200	240	600
机箱重量（kg）	2	2	2	2.5	2.5	3	3	4.5
倍压重量（kg）	一体	2.5	3	3.8	3.8	4	4	4.5
倍压高度（mm）	一体	400	400	400	450	500	500	500
电压测量精度	数显表±（1.0%读数±2个字）
电流测量精度	数显表±（1.0%读数±2个字）
波纹系数	≤1%
电压稳定度	随机波动，电源电压变化±10%时≤1%
过载能力	空载电压可超出额定电压10%使用十分钟最大充电电流为1.5倍额定电流
电源	单相交流50Hz 220V±10%
工作方式	间断使用
工作方式	一次连续时间最长为15分钟
工作环境	温度：-10～40℃
	相对湿度：室温为25℃时不大于85%（无凝露）
	海拔高度：1500米以下
带电容负荷能力	被试品电容量无限制
带电容负荷能力	可用1.5倍的额定电流充电
结构特点	环氧玻璃钢电气绝缘倍压筒
结构特点	空气绝缘、无泄漏之虑
操作箱特点	高精度0.75UDC1mA单触按钮（精度≤1.0%）适合氧化锌避雷器试验
	过压保护采用拨置，一目了然
	机箱倍压放置一个铝合金箱，整机一手可提

2.1分体机

规格技术参数	200/2	200/5	250/3	300/2	300/5	400/3	400/5	其它等级
额定电压（KV）	200	200	250	300	300	400	400	500～1000KV等合同定做
额定电流（mA）	2	5	3	2	5	3	5
额定功率（W）	400	1000	750	600	1500	1200	2000
机箱重量（kg）	4.5	4.5	4.5	5.5	5.5	5.5	5.8
倍压重量（kg）	7.9	8.3	9	11	11.5	38	45
倍压高度（mm）	965	965	1030	1250	1250	1900	1900
电压测量精度	数显表±（1.0%读数±2个字）
电流测量精度	数显表±（1.0%读数±2个字）
波纹系数	≤1%
电压稳定度	随机波动，电源电压变化±10%时≤1%
过载能力	空载电压可超出额定电压10%使用十分钟最大充电电流为1.5倍额定电流
电源	单相交流50Hz 220V±10%
工作方式	间断使用
工作方式	一次连续时间最长为30分钟
工作环境	温度：-10～40℃
	相对湿度：室温为25℃时不大于85%（无凝露）
	海拔高度：1500米以下
带电容负荷能力	被试品电容量无限制
带电容负荷能力	可用1.5倍的额定电流充电
结构特点	环氧玻璃钢电气绝缘倍压筒
结构特点	空气绝缘、无泄漏之虑
操作箱特点	高精度0.75UDC1mA单触按钮（精度≤1.0%）适合氧化锌避雷器试验
	过压保护采用拨置，一目了然
	控制箱小，方便现场

注：因产品不断更新，以实际产品为准，本公司保留解释权。
