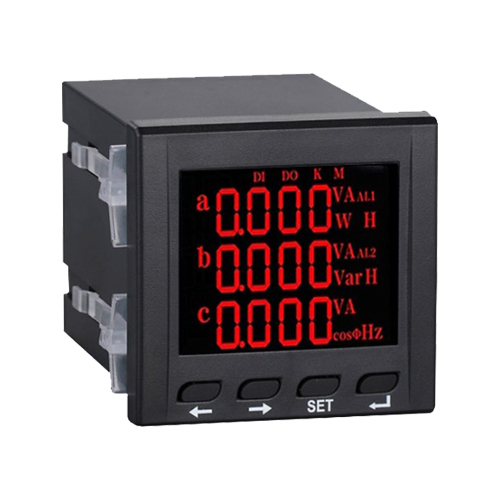

多功能监控仪表是高性能的监控仪表，具有高精度电力参数实时测量、谐波测量、正反向有功/无功电能计量、分时电能计量、分时电能定时抄表、电力品质分析、实时波形显示、事件记录、需量等功能，并配置有丰富的输入输出接口，可用于现场设备状态的监测与控制，还集成了RS-485通讯接口，可与各种智能配电系统和能量管理系统集成，共享丰富的监测数据和电能质量数据。
多功能监控仪表有着极高的性价比，可以直接取代常规电力变送器、测量仪表、电能计量表以及相关的辅助单元，应用领域非常广泛，如能源管理系统、电力监控系统、工矿企业、公共设施、智能建筑和开关柜等配电网络系统。
产品标准
GB/T 22264.1-2008 安装式数字显示电测量仪表第1部分：定义和通用要求
GB/T 22264.7-2008 安装式数字显示电测量仪表第7部分：多功能仪表的特殊要求
GB/T 22264.8-2008 安装式数字显示电测量仪表第8部分：推荐的并验方法
GB/T 17215.322-2008 交流电测量设备-特殊要求-第22部分：静止式有功电能表(0.2S级和0.5S级)
GB/T 17215.323-2008 交流电测量设备-特殊要求-第23部分：静止式无功电能表(2级和3级)
DL/T 614-2007 多功能电能表
GB14287-2005 电气火灾监控系统
GB50045-95 高层民用建筑设计防火规范
GB50054-95 低压配电设计规范
GB50096 住宅设计规范
GB13955-2005 剩余电流动作保护装置的安装和运行
GB50016-2006 建筑设计防火规范
性能特点
◆ 高精度测量三相电压、三相电流、有功功率、无功功率、视在功率、功率因数、频率等电参量
◆ 正反向有功/无功电能计量
◆ 分时电能计量、分时电能定时抄表
◆ 测量三相电压、三相电流的总谐波畸变率(THD)，2-31次奇次谐波分量
◆ 提供数码管或液晶显示，本地数据查询
◆ 菜单直观，按键操作简单
◆ 电流、电压变比可编程设置
◆ 提供多回路控制节点，可用于报警、跳闸等控制
◆ 支持消防联动，远程切断故障回路
◆ 支持RS-485通讯，Modbus-RTU协议
◆ 支持开关量输入、开关量输出、模拟量变送输出、电能脉冲输出
◆ 安装方便，接线简单，工程量小
◆ 宽范围交直流通用电源：AC/DC 80V～270V
◆ 可完成SCADA、PLC中多种通讯软件的组网
技术参数
|
测量精度 |
电压 |
0.2级 |
|
电流 |
0.2级 |
|
|
有功功率 |
0.5级 |
|
|
无功功率 |
0.5级 |
|
|
功率因数 |
0.5级 |
|
|
频率 |
±0.02Hz |
|
|
|
有功电能 |
0.5S级或0.2S级 |
|
无功电能 |
1级或2级 |
|
|
信号输入 |
接线方式 |
三相四线、三相三线 |
|
额定电流 |
AC1A 、AC5A |
|
|
额定电压 |
AC57.7V、AC100V、AC220V、AC380V |
|
|
过负载 |
电压：1.2倍(持续) ,2倍/1秒（瞬时） 电流：1.2倍(持续) ,10倍/5秒（瞬时） |
|
|
功 耗 |
电压：＜1VA/相 ，电流：＜0.4VA/相 |
|
|
阻 抗 |
电压：＞300KΩ ，电流：＜20mΩ |
|
|
频 率 |
45～65Hz |
|
|
辅助电源 |
工作范围 |
AC/DC 80V～270V/AC220V |
|
功 耗 |
＜4VA |
|
|
功能模块 |
通讯接口 |
1路RS-485通讯，Modbus-RTU协议 波特率：1200～9600bps,默认2400bps |
|
开关量输入 |
支持4路干接点输入 |
|
|
开关量输出 |
支持3路继电器输出，容量：AC250V/5A,DC30V/5A |
|
|
变送输出 |
支持3路模拟量输出：0/4～20mA或0～5/10V |
|
|
环 境 |
工作温度 |
-10℃～+55℃ |
|
存储温度 |
-25℃～+70℃ |
|
|
相对湿度 |
≤93%，无腐蚀性气体场所 |
|
|
海 拔 |
≤2500m |
|
|
安全 |
绝缘电阻 |
＞100MΩ |
|
交流耐压 |
AC2KV |
|
|
电磁兼容性能 |
静电放电 |
4级 |
|
电快速瞬变脉冲群 |
4级 |
|
|
浪涌（冲击） |
4级 |
|
|
外形尺寸 |
面框尺寸 |
120×120 80×80 96×96 72×72 |
|
开孔尺寸 |
111×111 76×76 92×92 68×68 |

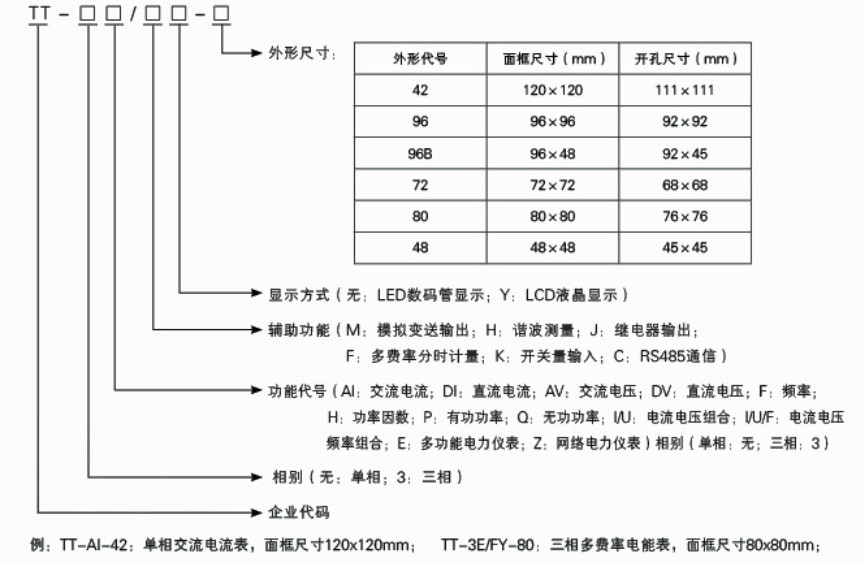

规格选型
|
产品 |
电量测量 |
电能计量 |
分时计费 |
谐波测量 |
电力质量 |
电能脉冲 |
通讯接口 |
开关量输入 |
开关量输出 |
模拟量输出 |
事件记录 |
|
TT-AV、DV、3AV系列数显电压表 |
√ |
－ |
－ |
－ |
－ |
－ |
√ |
√ |
√ |
√ |
－ |
|
TT-AI、DI、3AI 系列数显电流表 |
√ |
－ |
－ |
－ |
－ |
－ |
√ |
√ |
√ |
√ |
－ |
|
TT-F系列数显频率表 |
√ |
－ |
－ |
－ |
－ |
－ |
√ |
√ |
√ |
√ |
－ |
|
TT-P、Q、3P、3Q系列数显功率表 |
√ |
－ |
－ |
－ |
－ |
－ |
√ |
√ |
√ |
√ |
－ |
|
TT-H、3H系列数显功率因数表 |
√ |
－ |
－ |
－ |
－ |
－ |
√ |
√ |
√ |
√ |
－ |
|
TT系列数显组合表 |
√ |
－ |
－ |
－ |
－ |
－ |
√ |
√ |
√ |
√ |
－ |
|
TT-E、3E系列多功能电力仪表 |
√ |
√ |
－ |
－ |
－ |
√ |
√ |
√ |
√ |
√ |
－ |
|
TT-3E/F系列多费率电能表 |
√ |
√ |
√ |
－ |
－ |
√ |
√ |
√ |
√ |
√ |
－ |
|
TT-3E/H系列谐波多功能表 |
√ |
√ |
－ |
√ |
－ |
√ |
√ |
√ |
√ |
√ |
－ |
典型应用选型
|
开关柜类型 |
规格型号 |
面框尺寸 |
功能说明 |
|
进线柜 |
TT-3E-42 |
120×120 |
电网全部电量参数实时测量 (三相电压、三相电流、有功功率、无功功率、、视在功率、功率因数、频率）正反向有功/无功电能计量 |
|
TT-3E-96 |
96×96 |
||
|
TT-3E/HY-42(液晶）(LCD) |
120×120 |
电网全部电量参数实时测量、正反向有功/无功电能计量、谐波测量 |
|
|
TT-3E/HY-96(液晶）(LCD) |
96×96 |
||
|
TT-3E/FHY-96(液晶）（LCD） |
96×96 |
|
|
|
TT-3E/FY-42(液晶）（LCD） |
120×120 |
电网全部电量参数实时测量、正反向有功/无功电能计量、分时计费、定时抄表、需量功能、事件记录 |
|
|
出线固定柜（GGD） |
TT-AI-42 |
120×120 |
单相电流表 |
|
TT-AI-96 |
96×96 |
||
|
TT-3AI-42 |
120×120 |
三相电流表 |
|
|
TT-3AI-96 |
96×96 |
||
|
TT-AV-42 |
120×120 |
单相电压表 |
|
|
TT-AV-96 |
96×96 |
||
|
TT-3AV-42 |
120×120 |
三相电压表 |
|
|
TT-3AV-96 |
96×96 |
||
|
TT-3E-42 |
120×120 |
电网全部电量参数实时测量 |
|
|
TT-3E-96 |
96×96 |
||
|
TT-3E/L-96 |
96×96 |
电量参数测量、电能计量、漏电监控 |
