性能特点
◆ 精度测量三相交流电流/三相交流电压

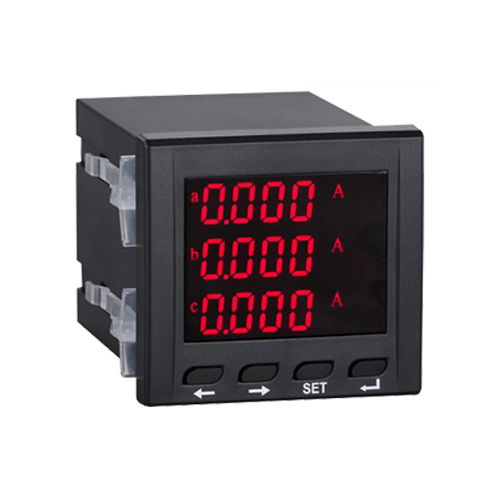

◆ 提供数三排LED码管/LCD液晶同时显示A、B、C三相电流/电压，本地数据查询
◆ 电流、电压变比可编程设置
◆ 支持RS-485通讯，Modbus-RTU协议
◆ 支持开关量输入、开关量输出、模拟量变送输出
◆ 辅助电源：AC/DC 80V～270V、AC220V、AC380V、AC100V
◆ 多种外形选择，满足不同柜体电气回路的要求
● 适用于电力电网，自动化控制系统，高低压三相电流/电压测量回路，适用于MKH、GGD等柜型
电压表可直接采低压电压信号或者从电压互感器接入信号，电流表可直接从电流互感器接入信号，现场可编程设置输入参数比
● 选配：RS485通讯功能 、二路开关量输出（2DO）、二路开关量输入（2DI）、三路模拟量输出（AO1、AO2、AO3）
技术参数
|
测量精度 |
电流、电压 |
0.2级 |
|
信号输入 |
接线方式 |
三相四线、三相三线 |
|
额定电流 |
AC1A 、AC5A |
|
|
额定电压 |
AC57.7V、AC100V、AC220V、AC380V |
|
|
过负载 |
电压：1.2倍(持续) ,2倍/1秒（瞬时） 电流：1.2倍(持续) ,10倍/5秒（瞬时） |
|
|
功 耗 |
电压：＜1VA/相 ，电流：＜0.4VA/相 |
|
|
阻 抗 |
电压：＞300KΩ ，电流：＜20mΩ |
|
|
频 率 |
45～65Hz |
|
|
辅助电源 |
工作范围 |
AC/DC 80V～270V/AC220V |
|
功 耗 |
＜4VA |
|
|
功能模块 |
通讯接口 |
1路RS-485通讯，Modbus-RTU协议 波特率：1200～9600bps,默认2400bps |
|
开关量输入 |
支持4路干接点输入 |
|
|
开关量输出 |
支持3路继电器输出，容量：AC250V/5A,DC30V/5A |
|
|
变送输出 |
支持3路模拟量输出：0/4～20mA或0～5/10V |
|
|
环 境 |
工作温度 |
-10℃～+55℃ |
|
存储温度 |
-25℃～+70℃ |
|
|
相对湿度 |
≤93%，无腐蚀性气体场所 |
|
|
海 拔 |
≤2500m |
|
|
安全 |
绝缘电阻 |
＞100MΩ |
|
交流耐压 |
AC2KV |
|
|
电磁兼容性能 |
静电放电 |
4级 |
|
电快速瞬变脉冲群 |
4级 |
|
|
浪涌（冲击） |
4级 |
|
|
外形尺寸 |
面框尺寸 |
120×120 80×80 96×96 72×72 48×48 |
|
开孔尺寸 |
111×111 76×76 92×92 68×68 45×45 |

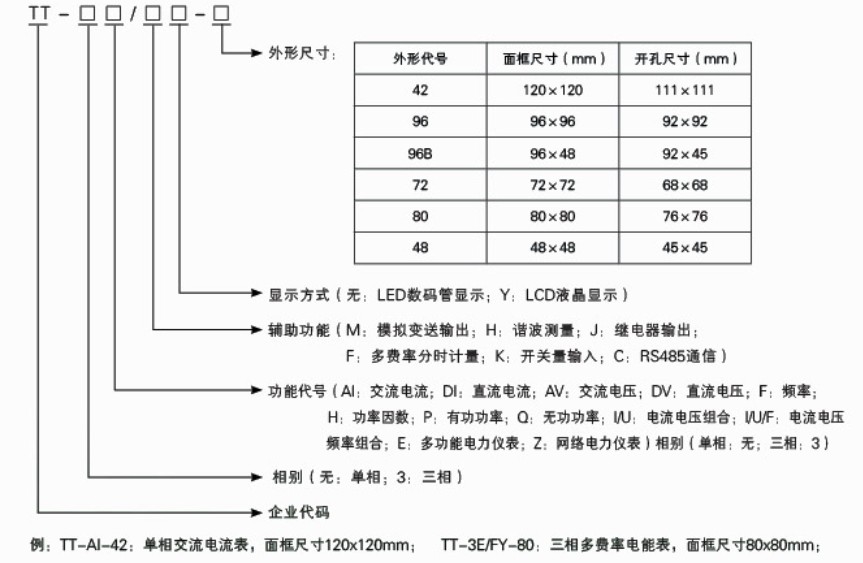

规格选择
功能
型号
测量
扩展功能（选配）
显示
开孔尺寸（mm）
开关量输入
开关量输出
变送输出
通讯接口
LED
LCD
TT-3AI-42
三相电流
2
2
3
1
√
—
111×111
TT-3AV-42
三相电压
2
2
3
1
√
—
TT-3AI-96
三相电流
2
2
3
1
√
—
92×92
TT-3AV-96
三相电压
2
2
3
1
√
—
TT-3AI-72
三相电流
2
2
1
1
√
—
68×68
TT-3AV-72
三相电压
2
2
1
1
√
—
TT-3AI-80
三相电流
2
2
1
1
√
—
76×76
TT-3AV-80
三相电压
2
2
1
1
√
—
TT-3AI-48
三相电流
2
2
1
1
√
—
45×45
TT-3AV-48
三相电压
2
2
1
1
√
—
