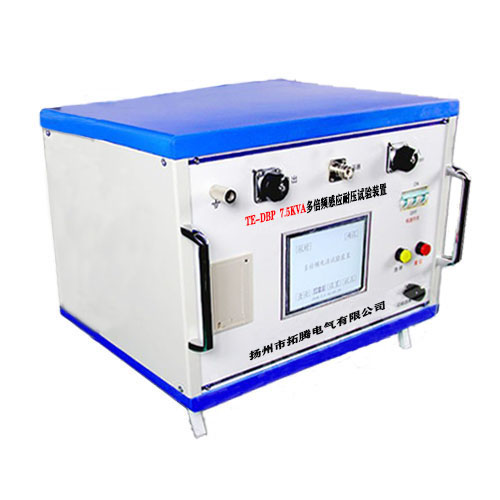

型号选择：TEDBP-7.5KVA TEDBP-III-10KVA TEDBP-III-15KVA  TEDBP-III-20KVA TEDBP-III-30KVA

产品别称：多倍频、多倍频发生器、多倍频电源、多倍频装置、三倍频、三倍频发生器、三倍频电源
        适用:
            ●  220kV及以下电磁电压互感器感应。
            ●  6-220kV互感器和变压器的感应耐压试验。
            ●  可做串联谐振装置的变频电源。
            ●  35kV及以下配电变压器感应耐压（需要中间配励磁变）。

     标准： DL/T848.4-2004，GB311-4

多倍频电源试验装置产品特点:

       1、可手动、自动升压降压，具有过压、过流、过温等多项保护功能
       2、输出频率50 、100、 150、 200hz正弦波， 波形畸变率 ＜3％
       3、全程监测容升效应，避免被试品击穿！
       4、输出容量为100%铭牌容量
       5、内全中文菜单显示，具有自动化程度高，保护迅速可靠
       6、体积小、重量轻，是同规格电磁式三倍频的1/3

       7、内置容升系数自动计算出电压值，避免设备损坏

       8、自动升压 两种测量方式：分压器在高压端直接测量；预置容升系数、低压端测量

      电压互感器（PT）是电力系统中的关键设备，感应耐压试验是保证产品质量符合国家标准的一项重要试验。PT 绕组的匝间、层间、段间及相间的纵绝缘感应耐压试验，则是 PT 绝缘试验中的重要项目，纵绝缘试验需通过变频电源装置施加试验电压，进行耐压试验。对 PT 进行感应耐压试验可帮助工作人员及时发现问题，避免造成严重后果。

      我公司生产的感应耐压试验装置采用微机控制，结合先进的变频及高速采样技术设计制造，比传统的三倍频发生器效率高，输出电压稳定，测量精度高，重复性好，并且可以实现自动升压、升压至设定值后自动计时、计时完成后自动降压的功能，操作极其简单。仪器采用背光式大屏幕液晶显示，全中文操作界面，带实时时钟和微型打印机。仪器采用一体化结构，重量轻，便于携带。

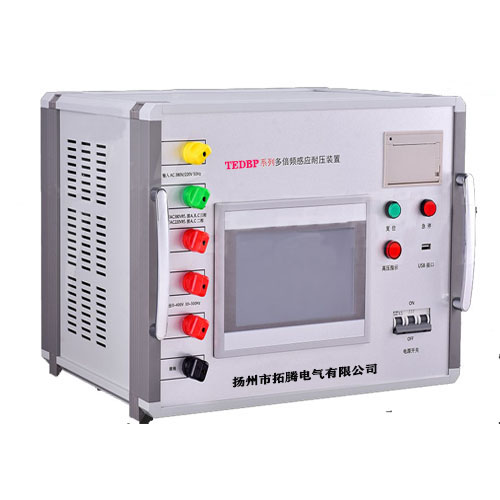

TEDBP-III-10kVA 多倍频感应耐压试验装置

注意：最小分辨率为 0.1Hz 的步进变化，不仅可用于 PT 的感应耐压试验，还能用于其它需要使用变频电源的场合。

主要特点：

 ■  一机多用 不仅可做互感器感应耐压试验，还可兼做伏安特性试验。

 ■  防止容升 配合高阻抗电容分压器，能直接监测一次侧的高压自动完成感应耐压试验。

 ■  操作简单 加压可分全自动加压和手动加压，可选 30Hz～200Hz 频率范围恒压输出。

 ■  保护全面 仪器具有完善的过压和过流保护功能，且均可由用户设定。

 ■  显示清新 采用背光式大屏幕液晶屏，显示清晰，操作界面简单明了。

 ■  打印快速 仪器内装微型高速热敏打印机，可快速打印显示内容。

 ■  实时时钟 能记录测量的日期和时间，并在液晶屏上显示当前时间。

 ■  数据存储 可存储 92 组数据，存满后还可覆盖。

 ■  抗震性能 采用抗震设计，长途运输中的颠簸不会损坏仪器。

TEDBP-III-10kVA 多倍频感应耐压试验装置

1.2 主要技术指标

 ◆ 工作条件： 环境温度：-10℃～50℃ 相对湿度：30%～90%

 ◆ 供电电源： 三相 AC380V±10%或 AC220±10% 50 Hz±5 Hz

 ◆ 如用 AC220V 供电，功率减半

 ◆ 输出频率： 固定频率：50Hz、75Hz、100Hz、150Hz、200Hz

 ◆ 可调频率：30Hz～200Hz 调节细度 0.1 Hz

 ◆ 输出电压： 30～350V 正弦波

 ◆ 输出功率： 10KW

 ◆ 最大输出电压： 400V

 ◆ 最大输出电流： 25A

 ◆ 电压最小分辨率：0.01V

 ◆ 电流最小分辨率：0.001A

 ◆ 电压电流精度： ±1%

 ◆ 外形尺寸（mm）： 440（长）×350（宽）×340（高）

 ◆ 仪器重量： 约 27kg

输出频率	50、100、150、200Hz
输出电压	0 ~ 400V 正弦波
分辨率	电压 0.1V、电流 0.01A
测量精度	电压 1%、电流 2%
供电电源	三相 AC380V ± 10%或AC220 ± 10%  50Hz；AC220 供电，功率减小
工作条件	环境温度：- 10℃ ~ 50℃；相对湿度：30% ~ 90%

 10 ~ 220kV 电磁式电压互感器感应耐压试验 选型方案

系统电压值kV	6	10	20	35	110	220
感应耐压值kV	24	33	52	76	184	368
多倍频容量kVA	7.5			10	20	30
外形尺寸mm	440*350*340			440*350*340	520*410*440	620*540*540
仪器重量kg	19			23	44

什么是感应耐压测试仪？

感应耐压试验是指给变压器规定的绕组外施一电压，该电压不低于2倍的额定电源电压，频率不小于2倍最低额定频率；要求在该电压按规定持续的时间内绕组无灼热、飞狐、击穿或损伤等迹象；要求感应耐压试验前后额定工作电源下的空载电流和功耗无明显的变化。根据国家试验标准，对电力变压器及电压互感器感应试验电压大致2-3倍最大工作相电压考虑。众所周知，变压器在额定频率，额定电压下，铁芯接近饱和，若用工频电源在被试变压器绕组两端施加大于额定电压的试验电压，则空载励磁电流会急剧增加，达到不可允许的程度。变压器、互感器感应耐压试验是检验该产品是否符合国家标准的一项重要试验。

接线示例

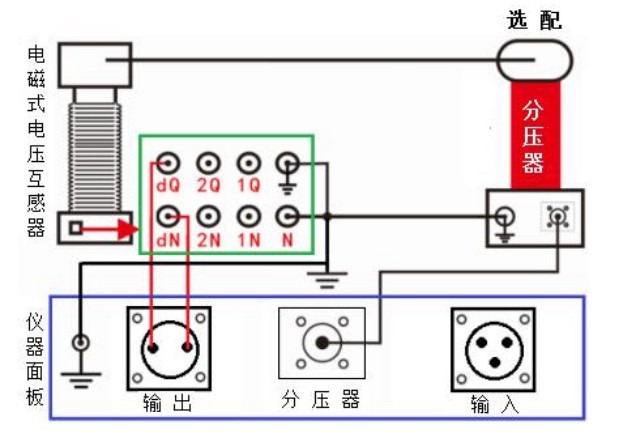

仪器与互感器及分压器试验接线图

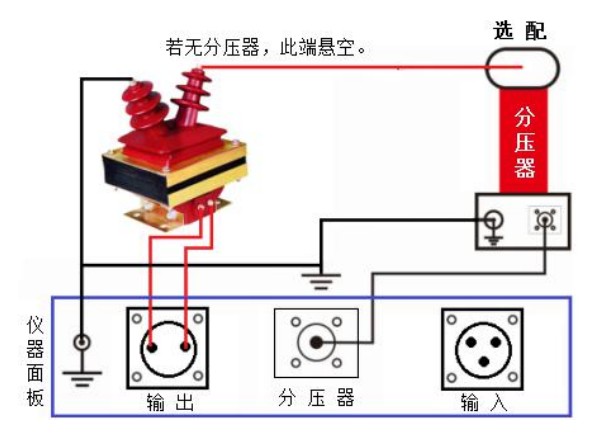

羊角型电压互感器感应耐压接线图

注意事项：

1、 由于分压器为选配件，用户如没购买分压器，做感应耐压试验时，不 接分压器的相关连接线即可，同时将设置菜单中的检测电压选择低压 侧。

 2、 测量前务必检查被试品、仪器及分压器是否均可靠接地！

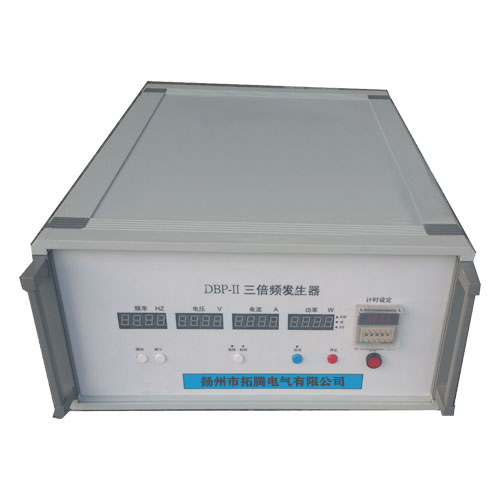

TEDBP-II系列电子式三倍频发生器
