ZCQ系列电力测试钳、CSQ系列专用测试钳

生产 · 加工 · 组装 · 配套 · 定制

ZCQ系列电力测试钳、CSQ系列专用测试钳

分类：	· 专用测试夹	· 半封夹测试夹	· 全封闭测试夹	· 海豚测试夹	· 鹰嘴测试夹
	· 尖嘴护套夹	· 平口护套夹	· 宽口护套夹	· 自焊式夹子	· 伸缩测试夹
	· 双柄测试夹	· 两用测试夹	· 大电流测试夹	· 电力测试钳	· 开尔文测试夹

接电系列——电力测试钳（夹）

电力测试钳>电力钳>ZCQ-1

电力测试钳>电力钳>ZCQ-2

ZCQ-1型电力测试钳

ZCQ-2型电力测试钳

ZCQ-3型电力测试钳

ZCQ-4型电力测试钳

出厂价: ¥

出厂价： ¥

出厂价：¥

订货须知:

适用于：接触电阻试验

总度：190mm

开口：40mm

夹板材：板厚0~25mm

夹线材：Φ15~Φ35

接触电阻：<1.5mΩ

耐压强度：优于5kV

载荷电流：优于300A

钳夹寿命：>10000次

钳口材料：T2铜镀镍

连线方式：M6线鼻子

钳身材料：ABS

可供色：黄绿红黑

订货须知:（中间没缝）

适用于：回路电阻试验

总度：190mm

开口：40mm

夹板材：板厚0~25mm

夹线材：Φ15~Φ35

接触电阻：<1.5mΩ

耐压强度：优于5kV

载荷电流：优于200A

钳夹寿命：>10000次

钳口材料：T2铜镀镍

连线方式：M6线鼻子

钳身材料：ABS

可供色：黄绿红黑

订货须知:（开尔文夹）

适用于：高压、开关试验

总度：140mm

开口：30mm

夹板材：板厚0~25mm

夹线材：Φ2~Φ16

接触电阻：<1.5mΩ

耐压强度：优于5kV

载荷电流：优于100A

钳夹寿命：>10000次

钳口材料：T2铜镀镍

连线：预焊≤2.5mm²

钳身材料：ABS

可供色：黄绿红黑

订货须知: （不锈钢）

适用于：接地试验

总度：140mm

开口：30mm

夹板材：板0~25mm

夹线材：Φ2~Φ16

接触电阻：<1.5mΩ

耐压强度：优于5kV

载荷电流：优于100A

钳夹寿命：>10000次

钳口材料：T2铜镀镍

连线方式：M6线鼻子

钳身材料：ABS

可供色：黄绿红黑

仪表连接器

仪表配线

仪器配线

大电流测试夹报价

接电系列——大电流测试夹（钳）

ZCQ-T54型电力测试钳	ZCQ-T55型电力测试钳	ZCQ-T56型电力测试钳	ZCQ-T57型电力测试钳
出厂价：¥	出厂价：¥	出厂价：￥	出厂价：￥
订货须知: 适用于：接地测试开口/长度：30mm/90mm 耐压强度：优于2kV 载荷电流：优于100A 钳口材料：T2镀镍可供颜色：红黑黄绿蓝	订货须知: 适用于：接地测试开口/长度：30mm/75mm 耐压强度：优于2kV 载荷电流：优于100A 钳口材料：T2镀镍可供颜色：黄绿红黑	订货须知: 适用于：接地测试开口/长度：30mm/100mm 耐压强度：优于2kV 载荷电流：优于100A 钳口材料：T2镀镍可供颜色：黄绿红黑	订货须知: 适用于：接地测试开口/长度：30mm/120mm 耐压强度：优于2kV 载荷电流：优于200A 钳口材料：T2镀镍可供颜色：黄绿红黑

电力测试钳、大电流测试钳报价

电力测试铁钳、大铁钳（镀锌、镀镍、镀铬）价格表

30A铁钳图5	100A铁钳图6	300A铁钳图7	600A铁钳图8
出厂价：￥	出厂价：￥	出厂价：￥	出厂价：￥
订货须知：4英寸适用于：接地测试开口/长度：40mm/190mm 接触电阻：<1.5mΩ 耐压强度：~ 载荷电流：优于30A 钳夹寿命：>10000次钳夹尺寸：板厚0~25mm 圆柱（线）Φ15~Φ45mm 钳口材料：~ 钳身材料：F冷轧可供色：红、黑	订货须知：小号适用于：接地测试开口/长度：40mm/190mm 接触电阻：<1.5mΩ 耐压强度：~ 载荷电流：优于100A 钳夹寿命：>10000次钳夹尺寸：板厚0~25mm 圆柱（线）Φ15~Φ45mm 钳口材料：~ 钳身材料：F冷轧可供色：镀锌本色	订货须知：中号适用于：接地测试开口/长度：40mm/190mm 接触电阻：<1.5mΩ 耐压强度：~ 载荷电流：优于300A 钳夹寿命：>10000次钳夹尺寸：板厚0~25mm 圆柱（线）Φ15~Φ45mm 钳口材料：~ 钳身材料：F冷轧可供色：镀锌本色	订货须知：大号适用于：接地测试开口/长度：40mm/190mm 接触电阻：<1.5mΩ 耐压强度：~ 载荷电流：优于600A 钳夹寿命：>10000次钳夹尺寸：板厚0~25mm 圆柱（线）Φ15~Φ45mm 钳口材料：H62 钳身材料：F冷轧可供色：镀锌本色

说明：电力测试钳过电流大小与钳口卡线方式有很大关系，也与被钳材质有关，上述标定电流是基于钳在测试软件上所得。钳住硬质材料时电力测试钳的额定过电流能力会有所降低，请注意测试裕量。配套注释：电力钳所接测试线的线径、长短可按需配！

电力测试钳小知识：

香蕉插头（banana plug）是一种方便插拔的电测量仪器测试导线两端的供插入香蕉插座的一种插头。这种插头的名字来自于它稍稍鼓起的外形。插入上面提到的多用插座正面的孔时非常方便，插入后也可以形成非常大的接触面积。这种特性使得它被优先使用在大功率输出的电气现场和配套仪器，用以连接仪器和被测电。有时候也可以看到被分为两组的香蕉插头，称作“双香蕉插”，不过并不是在所有器材（特别是音箱）上都能够使用。一战以后起源于德国，最初的形态由一个底座+一个铁钉+一个弹片组装而成，由于其最初的弹片是由金属片冲压成四片叶状，在其组装进铁钉以后倒置就和一个剥皮成四片的香蕉一样故取名“香蕉插头”。香蕉插头由其卓越的电器性能、简单的组装方式、低廉的价格成品，逐步应用到了工业仪器、教学仪器、电力测试、无线电模型、医疗仪器、汽车测试、音响设备等领域。香蕉插头的接触方式主要有弹片型、针型、十字槽型、卷圆型这几种。

问：电力测试钳50a和48a的区别?

答：几乎没有区别，电力测试钳的过流能力有两种标注方法，一是依据理论计算，二是根据夹持能力。比如：同样是50A的电力测试钳，实际夹持物若为铜板（母排）就要比实际夹持物为母线（铜线）电流过载能力降20%，这里标准的50A是综合了各方面素，依据理论值的60%审定，所以若实际电流在标准电流的120%以内都是可以正常安全使用的。

问：过渡接柱线柱的用途和用法？

答：如右图圆圈中所示，主要的为了延长测试线的长度。

问：鼓簧插头/莲花插头/十字花插头和香蕉插头的区别？

答：鼓簧式香蕉插头也称灯笼式香蕉插头，还有莲花插头、十字花插头、弹棒插头等等，统称香蕉插头。香蕉插头是人们对测试插头的一种俗称。电测量测试插头一般由插头主体和插紧弹簧组成，根据弹簧形状人们将不同型式的测试插头起不同的名称（俗称），一般条件下强电大电流工况下选用香蕉插头，普通信号取电选用鼓簧类插头。

问：香蕉插头怎么选用？

答：如果单从插头导电性能上看，最好是选用自锁插头或自鼓涨插头，这两款插头与插孔内壁接触紧密，接触电阻小，不易发热，插拔牢靠，适合大电流测量场合。

但有时候还得考虑测试插头使用的方便性和经济性，上两款插头的造价比较高，通用性不强，插拔时需手工松紧专用螺钉。因此，我们还生产了下面几种，也比较常用。

弹棒插头与上两种测试插头单从电性能上比较，稍逊一点，但通用性比较强，方便插拔，稳定性也比较好，其次是灯笼插头/鼓簧插头，再次是莲花插头、最后是十字花插头。导电性能的考核指标是接触电阻，接触电阻越小插头的质量越好。但选好的香蕉插头有时候还需导电性
　

问：香蕉插头和母接插头的使用材料？

答：在没有特殊用途的情况下，插头和母插头的金属主体都是用H58~H62黄铜制造，其金属弹性部分使铍青铜（QSi 3-1、QSi 3.5-3-1.5）。不同生产商、不同用途、不同平台、不同渠道香蕉插头价格差别很大，其主要由3方面构成：1）材质；2）工艺；3）加工，详细说明请点击这里>>>

专用测试夹规格报价（简称：专用夹）

型号	开口	长度	载流	耐压	单位	出厂价/元	说明

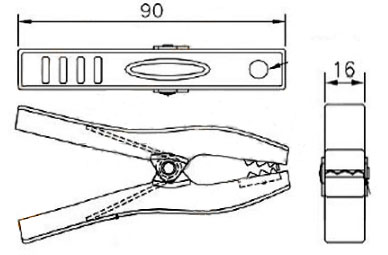

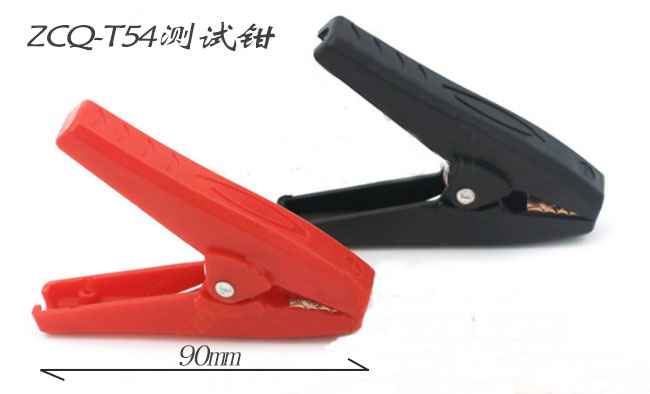

ZCQ-T54	30mm	90mm	*100A	3kV	只		结构：插拔式或塑接线插拔：Ø4尾孔或接线：1~4mm²机器塑接颜色：黄绿红黑材料：TH62黄铜镀层：铜表面镀镍护套：ABS/硅胶丁晴

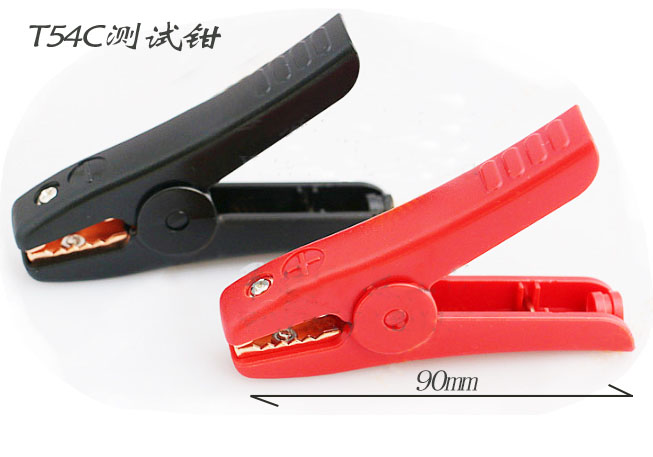

ZCQ-T54C	30mm	90mm	*100A	3kV	只
ZCQ-T55	30mm	75mm	*100A	3kV	只
ZCQ-T56	30mm	100mm	*100A	3kV	只
ZCQ-T57	30mm	120mm	*100A	3kV	只

暂无
